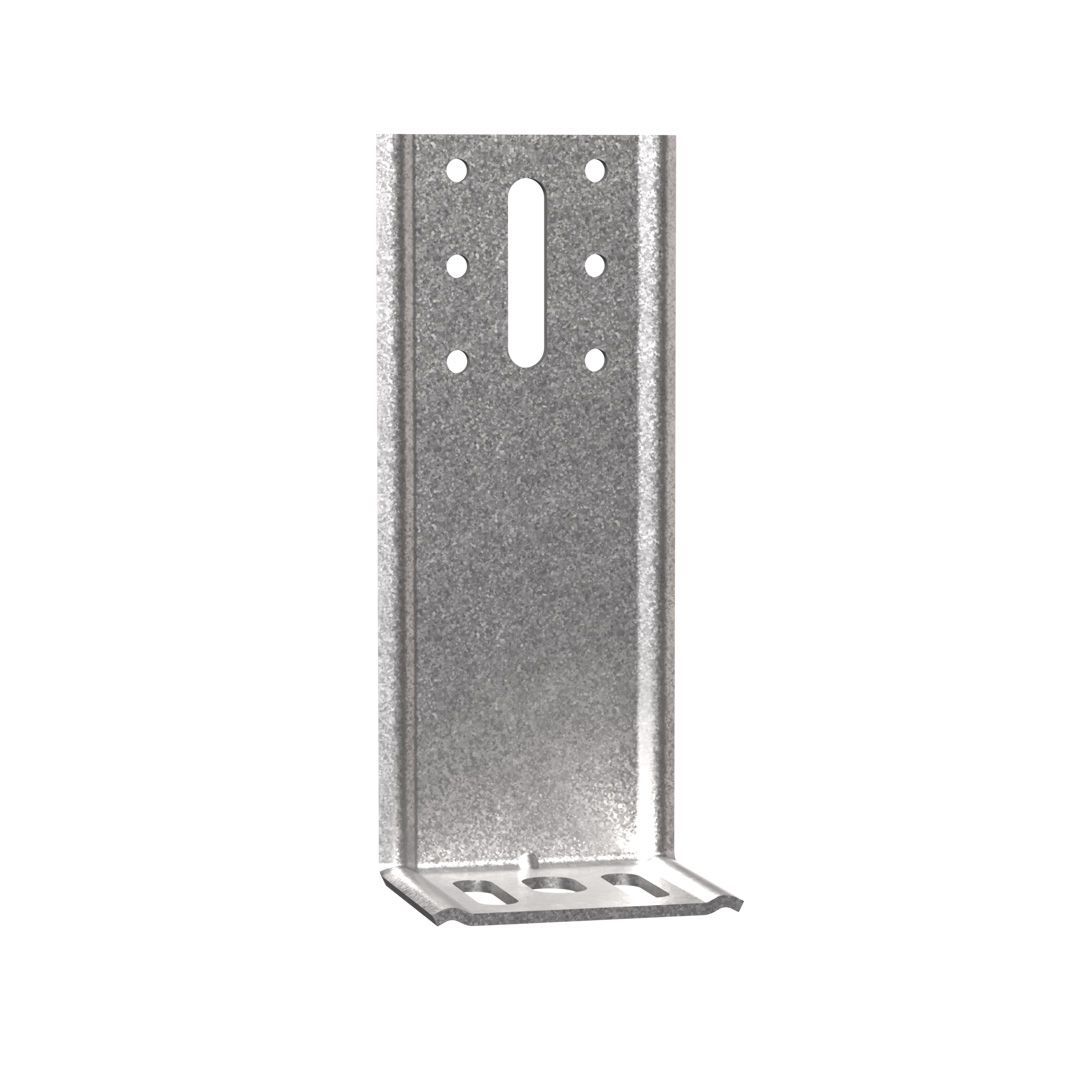

Equerre de bardage ITE EBC140 64x138x53mm ép. 2,5mm SIMPSON

L'équerre de bardage EBC140 64x138x53 mm est conçue pour répondre aux règles générales de conception et de mise en œuvre des isolations thermiques par l'extérieur et des bardages rapportés sur béton ou maçonnerie.

Avantages

• Rigidité assurée par un design adapté,
• Protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées,
• 6 trous d'encadrement pour le passage des fixations de blocage,
• 2 trous oblongs horizontaux pour fixation Ø8 mm à droite ou à gauche du profilé porteur ainsi qu'un trou oblong central pour les fixations Ø10 mm,
• 1 trou oblong sur l'aile d'appui (côté chevron).

Caractéristiques

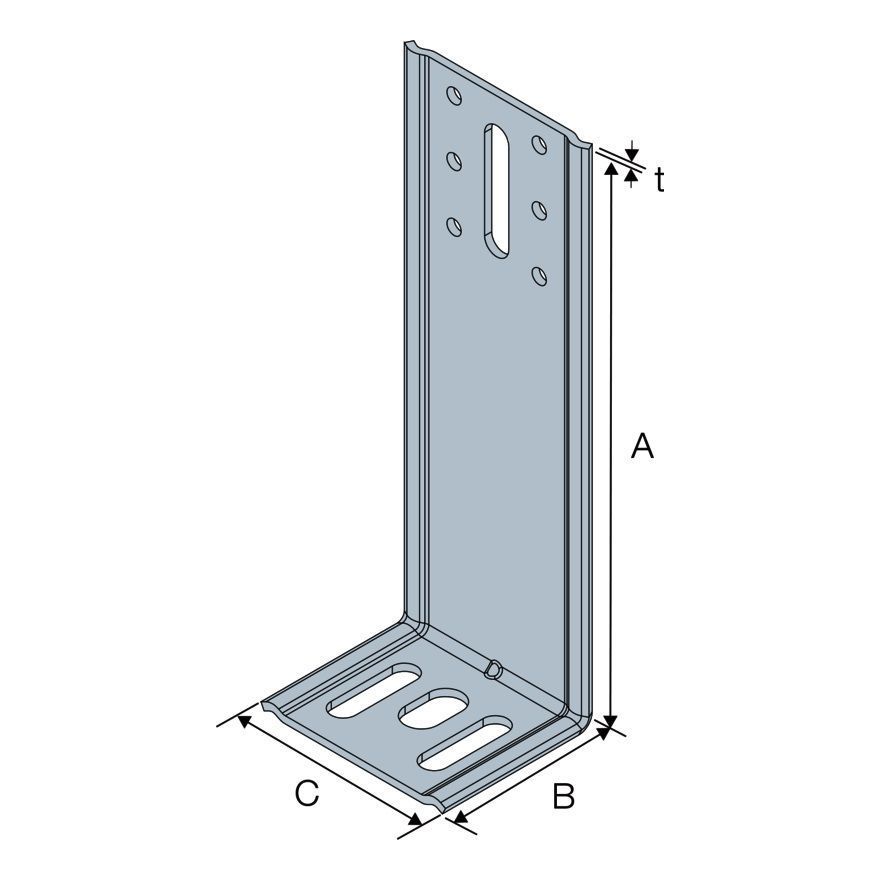

• Dimensions : A = 138 mm ; B = 53 mm ; C = 64 mm ; t = 2.5 mm.
• Perçages Aile A : 6xØ5 ; 1xØ8,5x40
• Perçages Aile B : 2xØ8,5x30 ; 1xØ11,5x20
• Acier galvanisé S250GD + Z350 suivant NF EN 10346.

Application

Porteur : béton, maçonnerie.

Porté : montant, chevron pour bardage.

Domaines d'utilisation

Fixation de chevrons pour bardages extérieurs (minimum de section 40x63 mm)

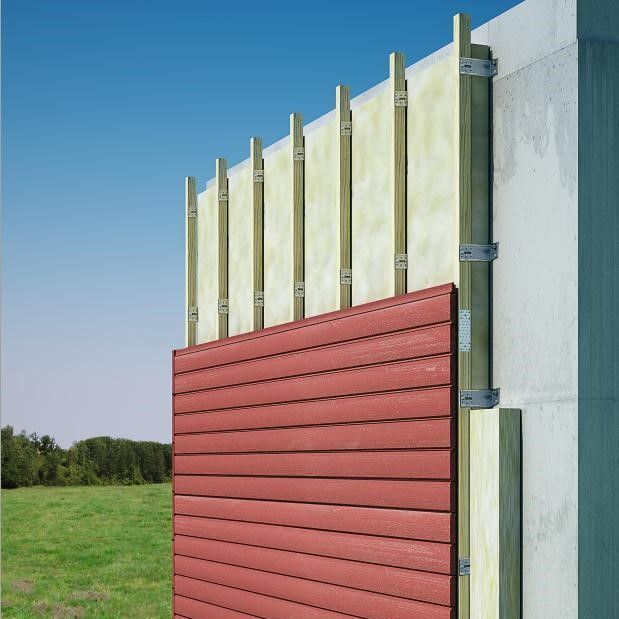

Installation

1. Fixation des équerres : la fixation sur le porteur béton s'effectue avec un ancrage de Ø8 mm placé dans le trou oblong le plus haut ou avec ancrage Ø10 mm en cas de justification au sismique.

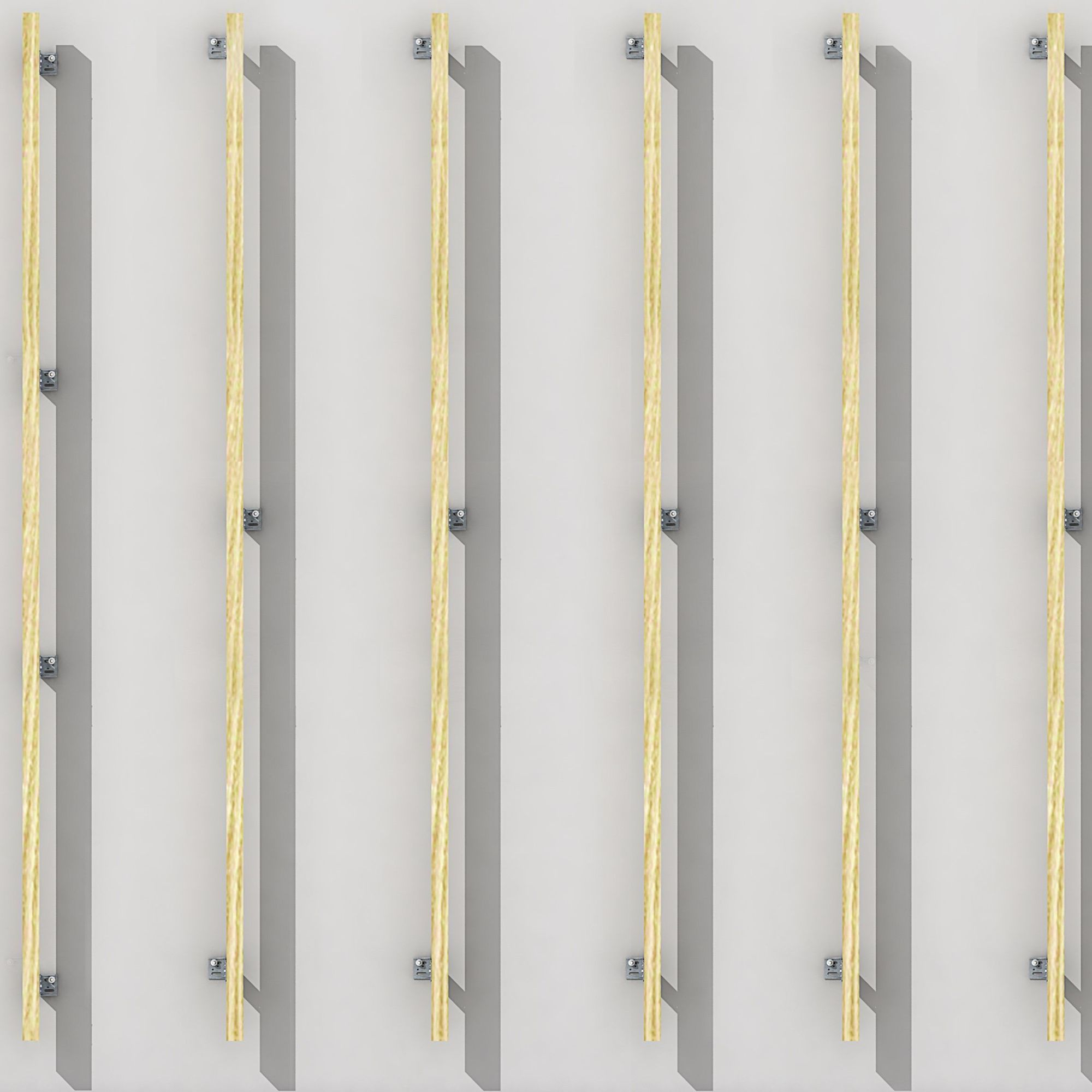

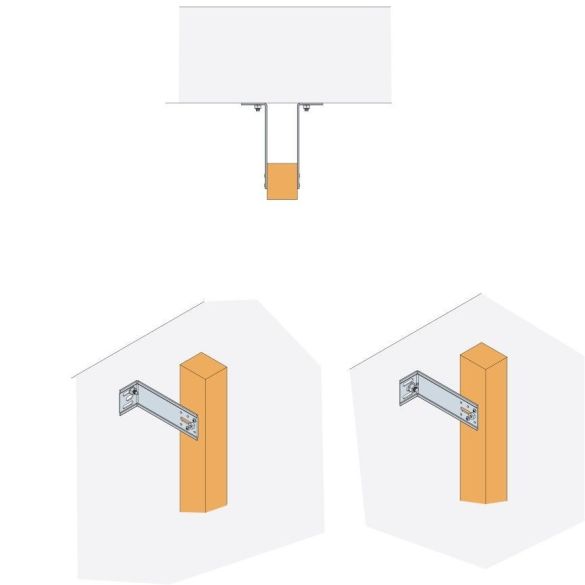

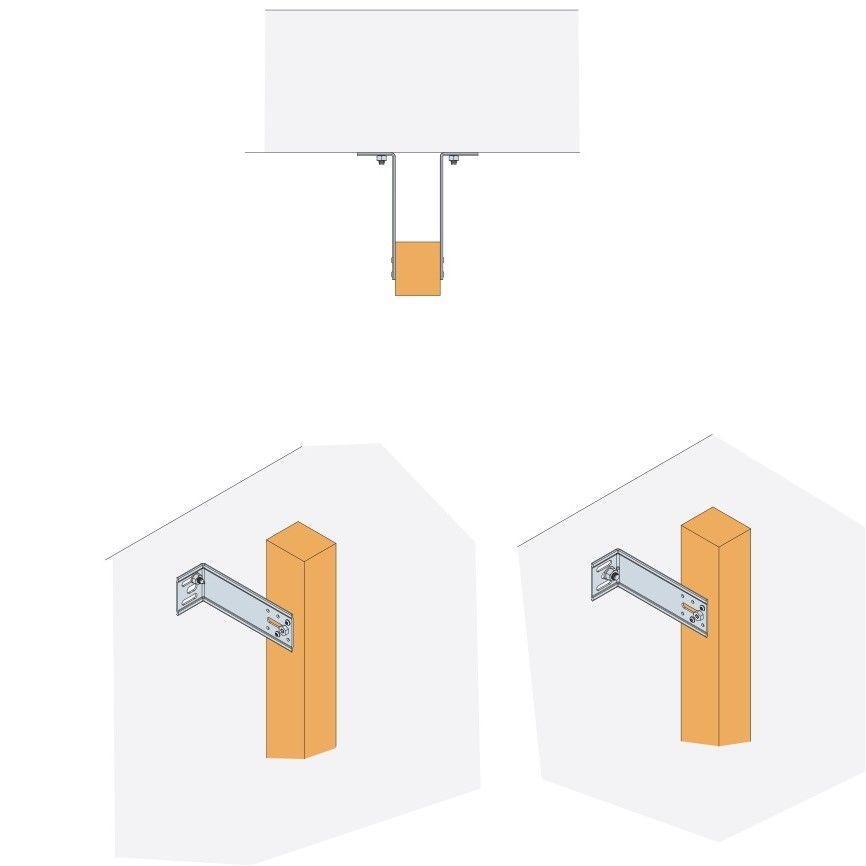

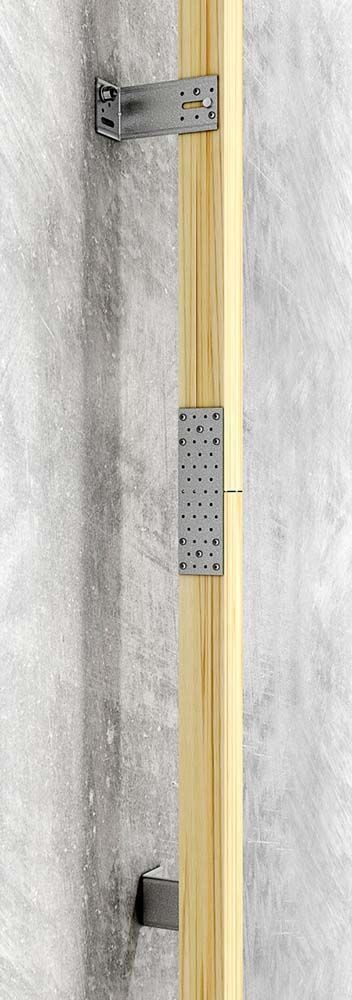

2. Disposition des équerres : en partie courante, la mise en œuvre standard consiste à positionner les chevrons verticaux avec un entraxe de 60 cm. Ces chevrons sont fixés avec des équerres disposées en quinconce de part et d'autre du chevron tous les 1,35 m maximum (soit 1,23 équerres / m²). En rive de bâtiment, l'espacement entre les équerres est réduit (0,90 m maximum) et les équerres sont toutes placées du même côté sur le chevron d'extrémité (voir schéma). En cas de conditions sismiques, le Cahier 3725 du CSTB prévoit un entraxe maximum d'un mètre entre les équerres en partie courante. Pour déterminer vos entraxes verticaux au plus juste, n'hésitez pas à utiliser notre logiciel ITE Designer.
3. Application de l'isolant thermique.

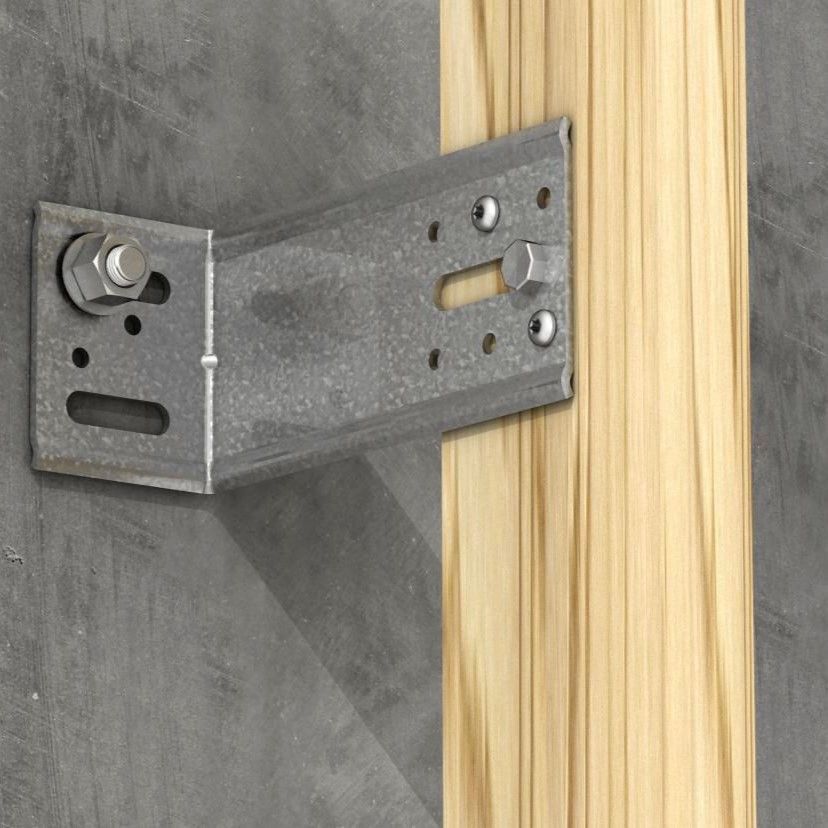

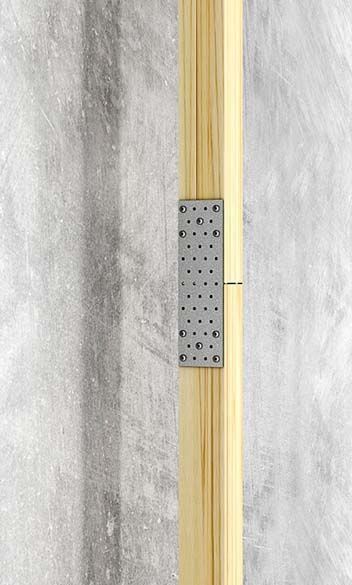

4. Fixation des chevrons bois : la fixation du chevron sur l'équerre est réalisée par un tirefond Ø8 (placé dans le trou oblong Ø8,5x40 central) et par l'ajout de 2 vis Ø5 assurant une “anti-rotation“ du chevron.
5. Mise en place éventuelle d'un pare-pluie.
6. Fixation du parement de bardage sur l'ossature secondaire.
