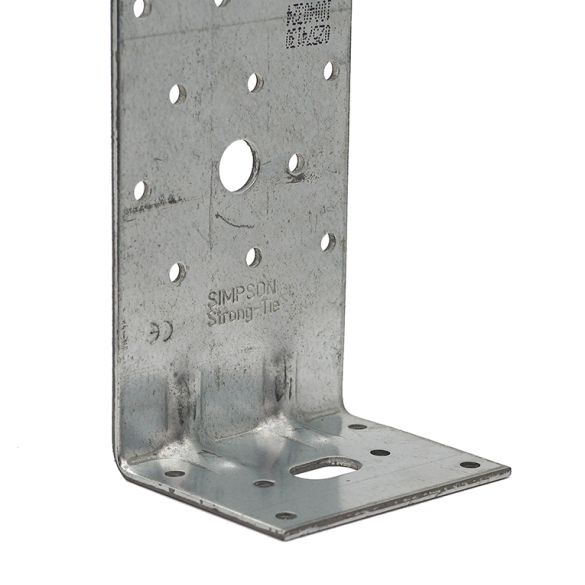

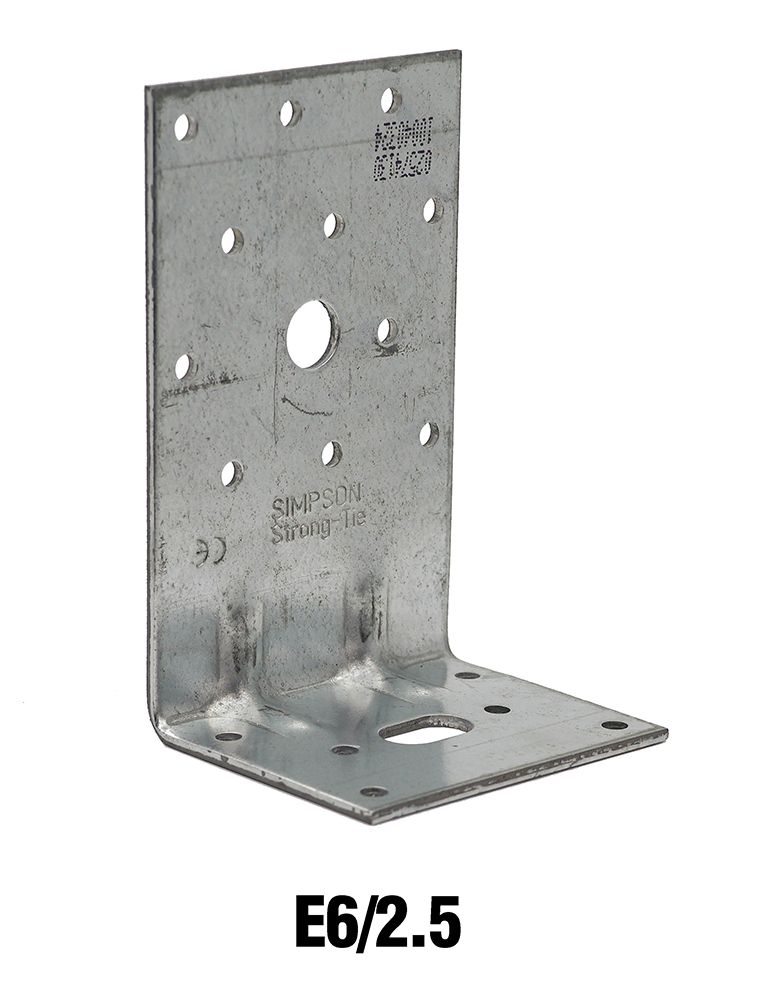

Les équerres renforcées E6/2.5 SIMPSON répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Avantages

- Haute rigidité

- Polyvalence d'utilisation

Caractéristiques

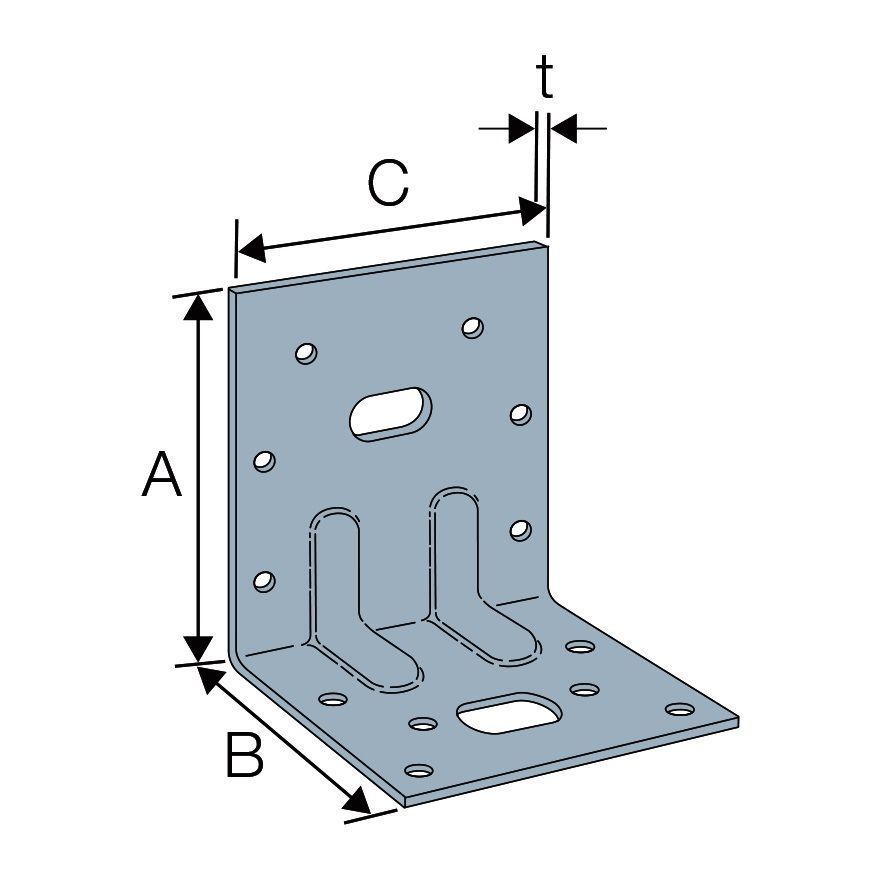

Dimensions : A = 122.5 mm ; B = 62.5 mm ; C = 75 mm ; t = 2.5 mm.

Perçages Aile A : 7xØ5 mm ; 1xØ13 mm.

Perçages Aile B : 6xØ5 mm ; 1xØ12x20 mm.

Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Application

Porteur : bois massif, lamellé collé, béton, acier.

Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés.

Domaines d'utilisation

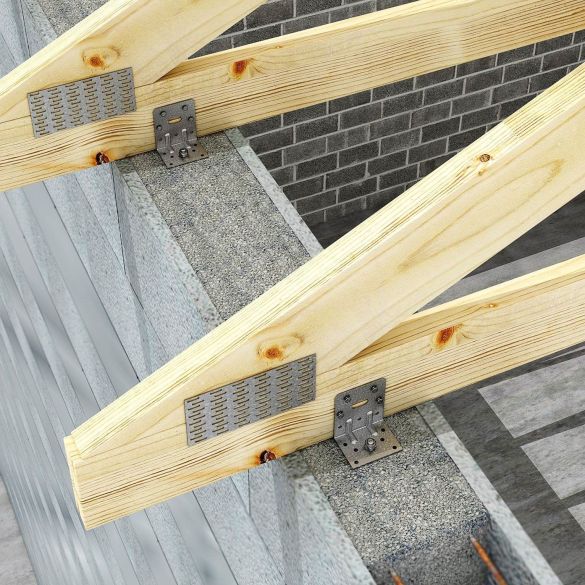

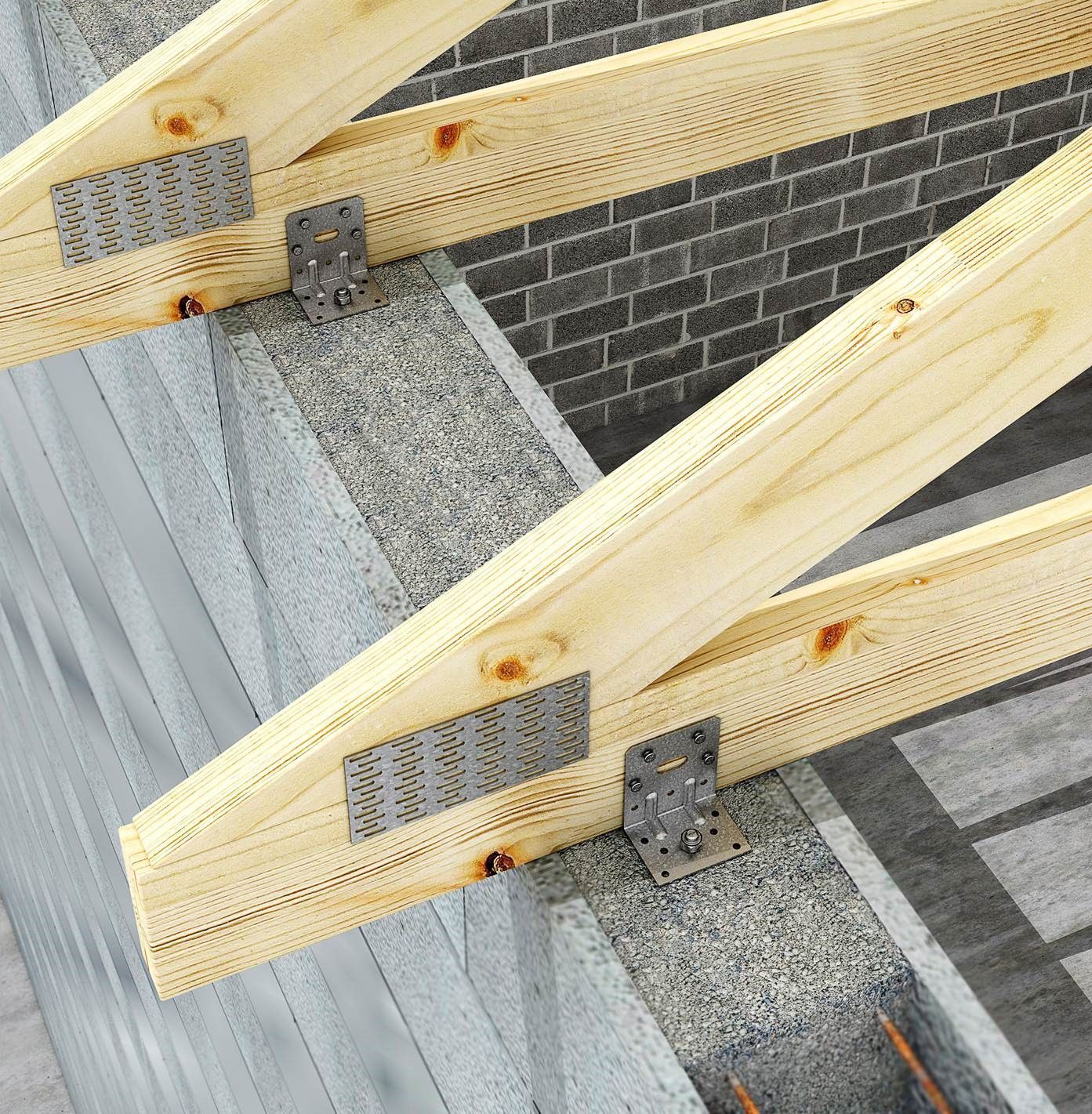

Fixation de fermettes,

Lisses et montants de bardage,

Ancrages de chevrons, consoles, chevêtres, ...

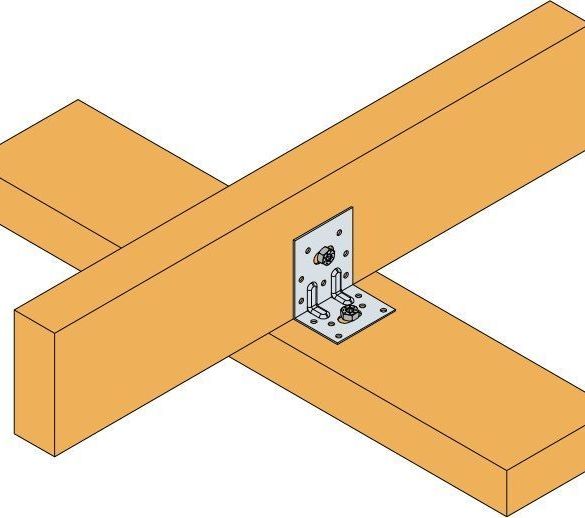

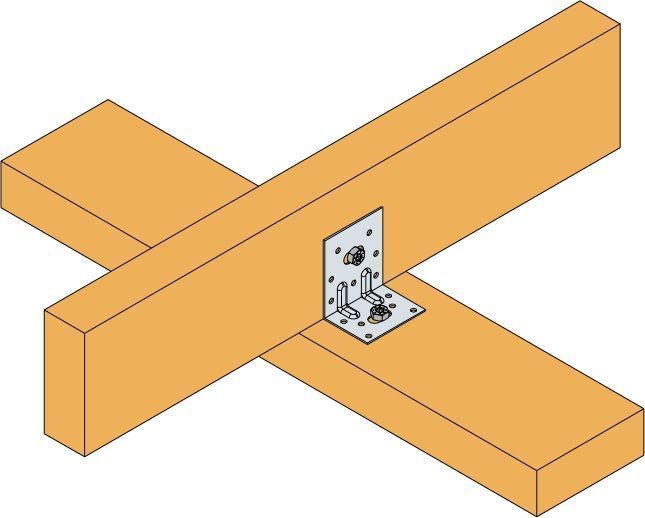

Conseils d’utilisation

1. Approcher l'élément à fixer du support.
2. Pointer l'élément. Celui-ci peut aussi être vissé à l'aide de vis adaptées.
3. Si le support est en bois, l'équerre est aussi pointée ou vissée sur celui-ci.

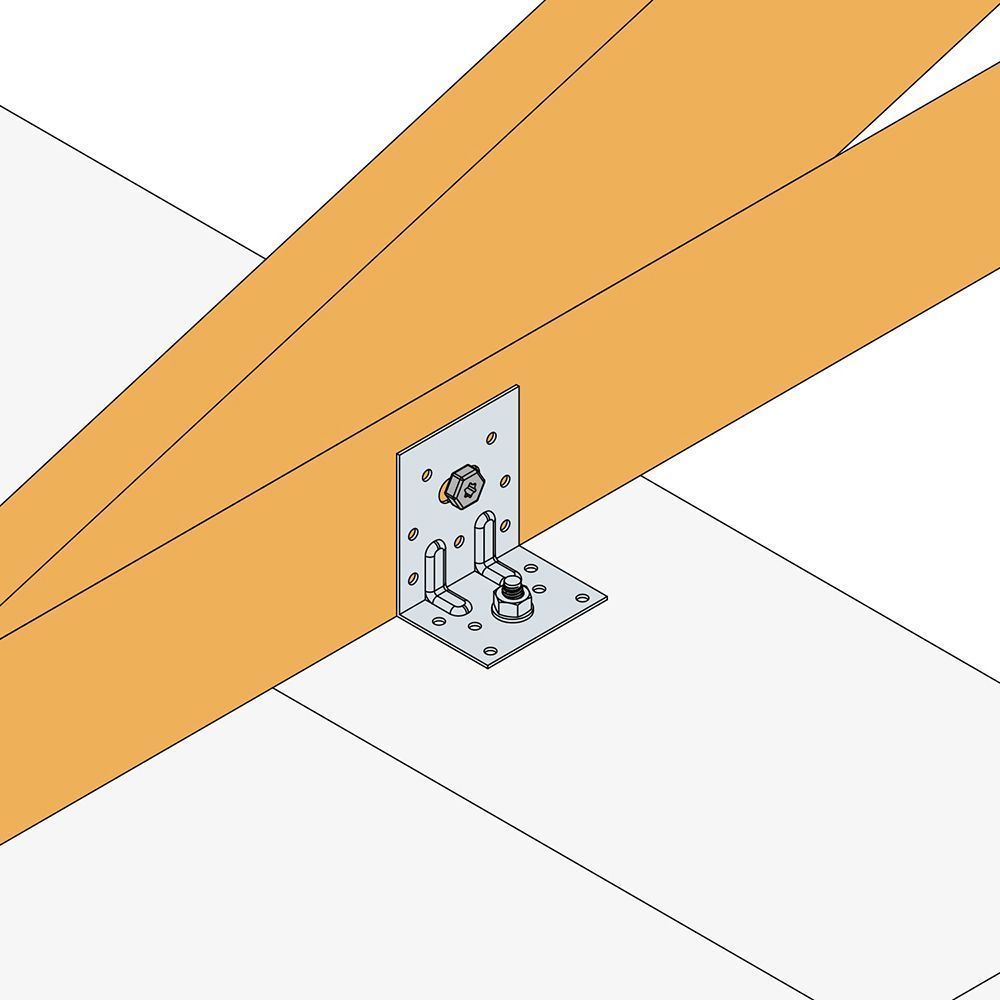

4. Si le support est en béton, fixer l'équerre en respectant les préconisations de pose de l'ancrage choisi.
