Etrier à queue d'aronde alu 121x60mm ETB120-B pour panne 15x8 cm et 20x8 cm

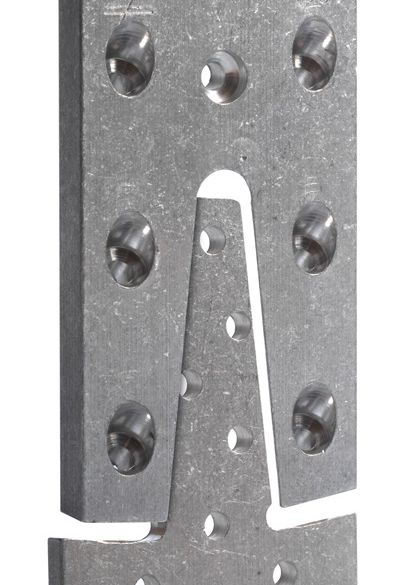

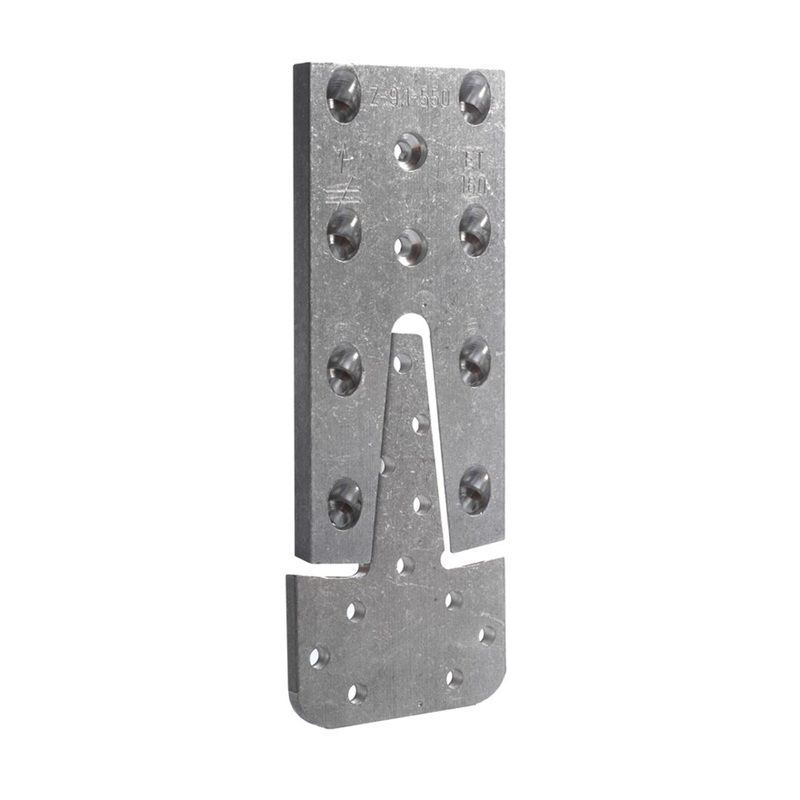

L'étrier à queue d'aronde ETB120-B de SIMPSON permet de réaliser un assemblage très discret reprenant l'esthétique d'une queue d'aronde traditionnelle. Supports : bois massif, bois composite, bois lamellé-collé. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.

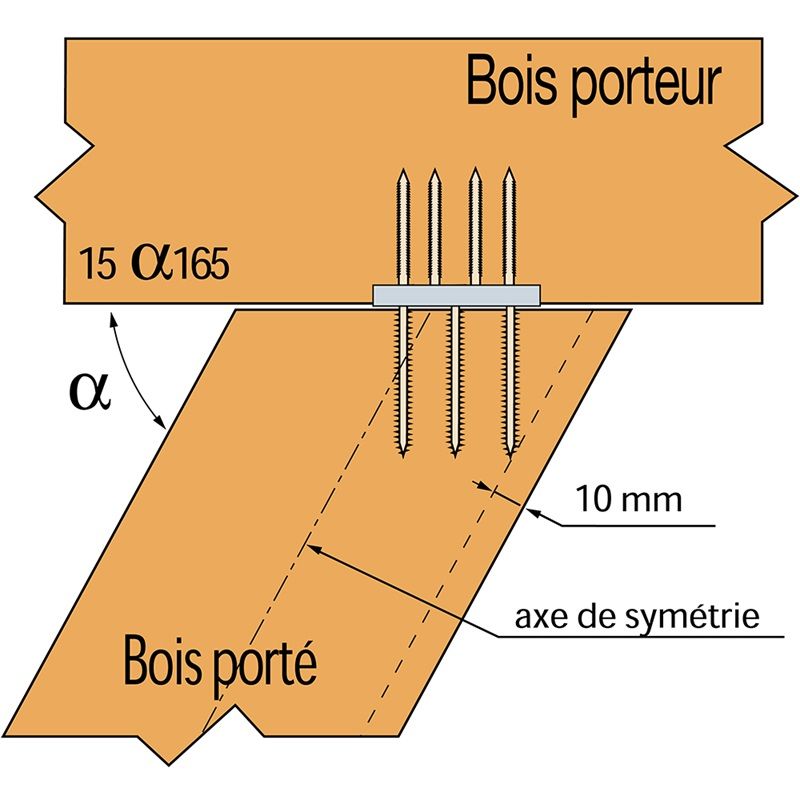

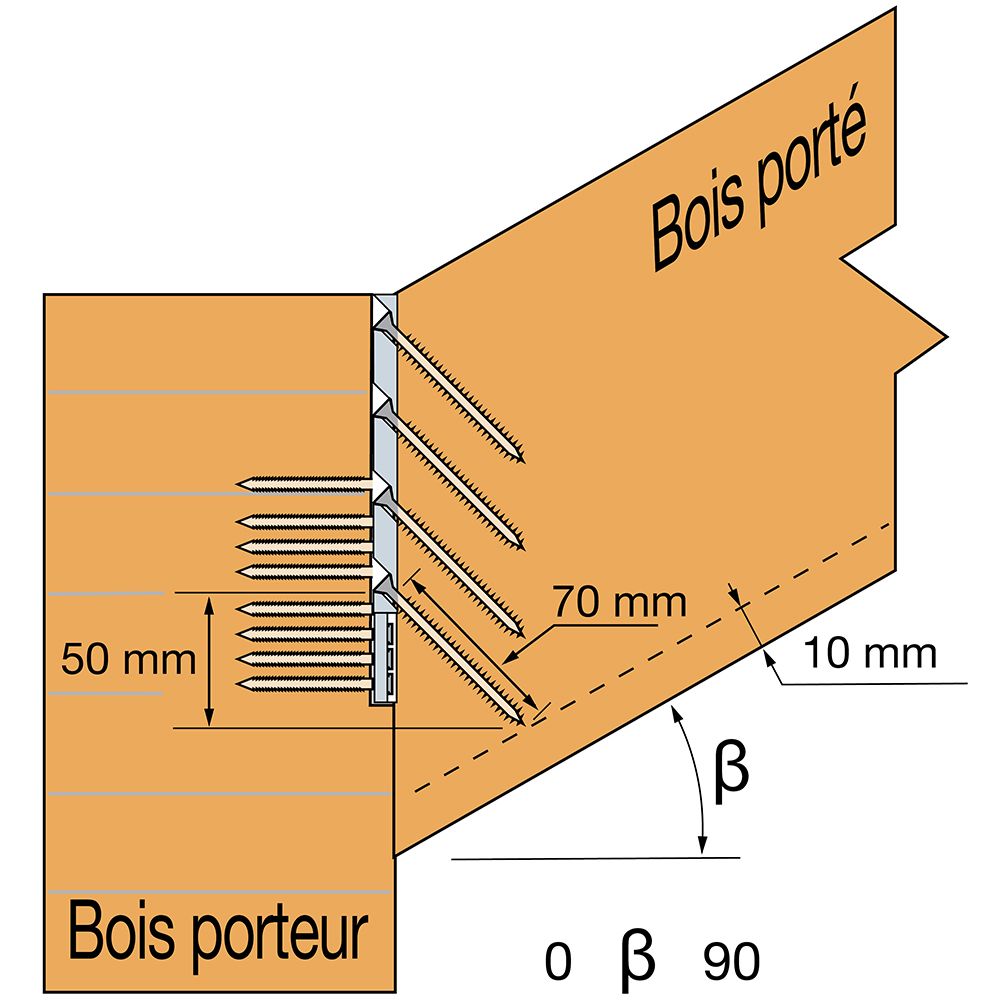

ATTENTION : L‘étrier ETB ne doit pas être utilisé pour un assemblage avec une pente négative.

Points forts

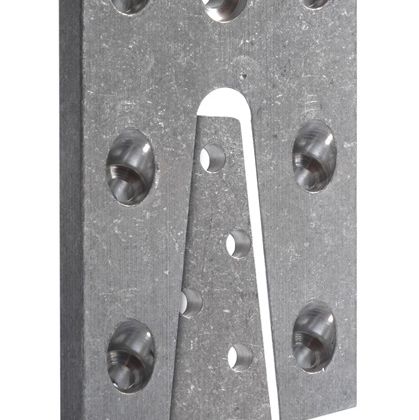

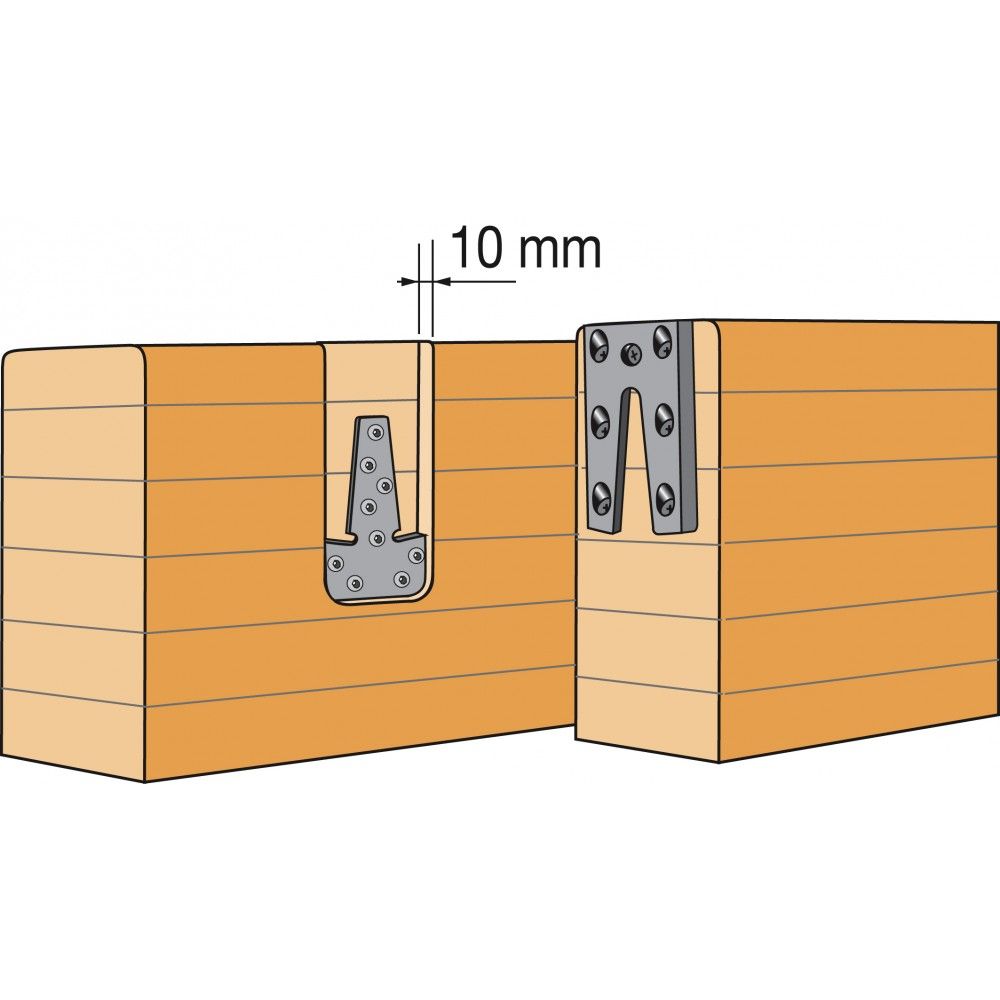

Assemblage invisible avec ou sans lamage,

Utilisable dans de multiples applications,

Tenue au feu 1/2h ou 1h en suivant certaines préconisations.

DIMENSIONS ET PERÇAGES

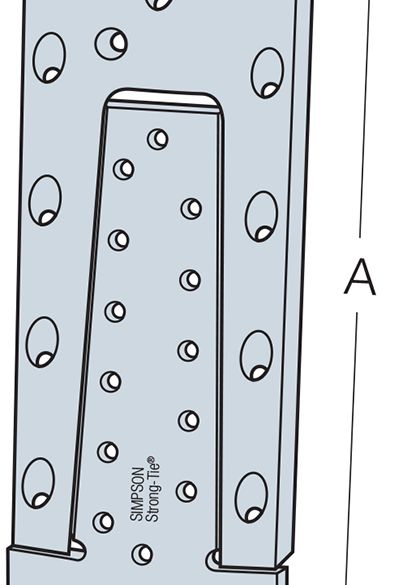

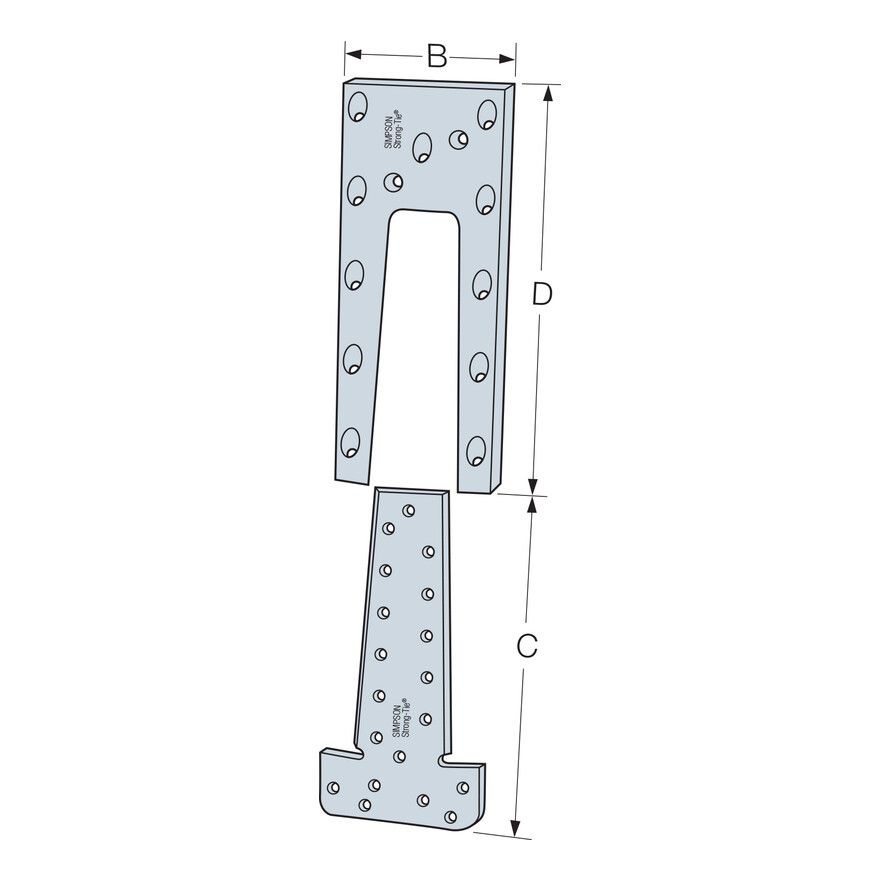

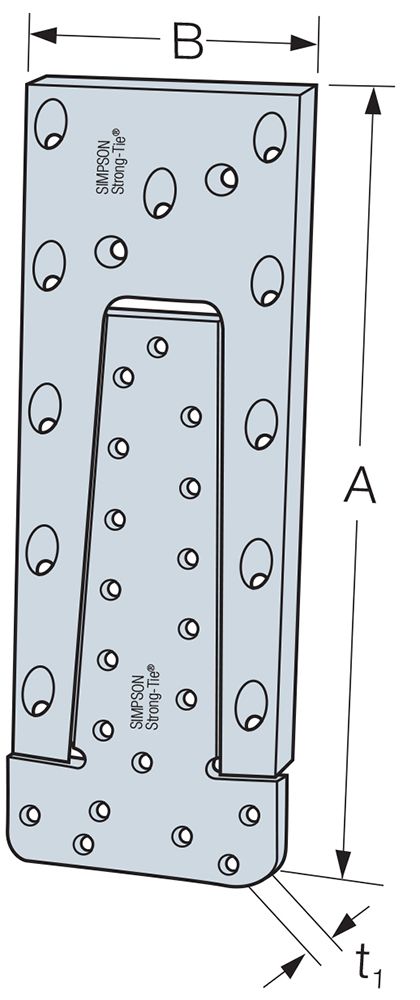

A = 121 mm ; B = 60 mm ; C = 85 mm ; D = 95 mm ; Ep1 = 10 mm ; Ep2 = 6 mm.

Etrier en Aluminium EN AW-6082 T-6 suivant NF EN 755-2:2000.

Epaisseur 6 mm pour la partie mâle et 10 mm pour la partie femelle.

Dimensions poutre :

Largeur : 70 mm.

Hauteur min/max : 150/200 mm.

Perçages sur porteur : 9 x Ø5.

Perçages sur porté : 6 x Ø5,4.

UTILISATION

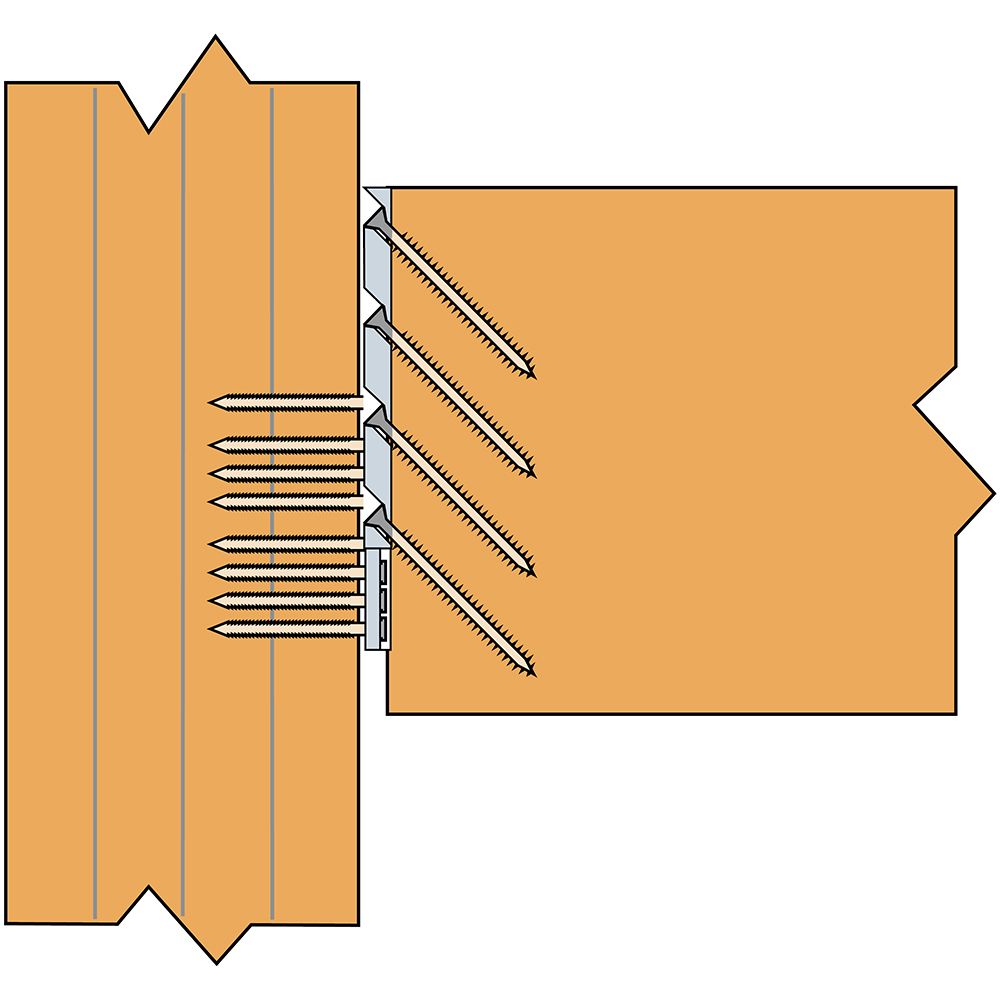

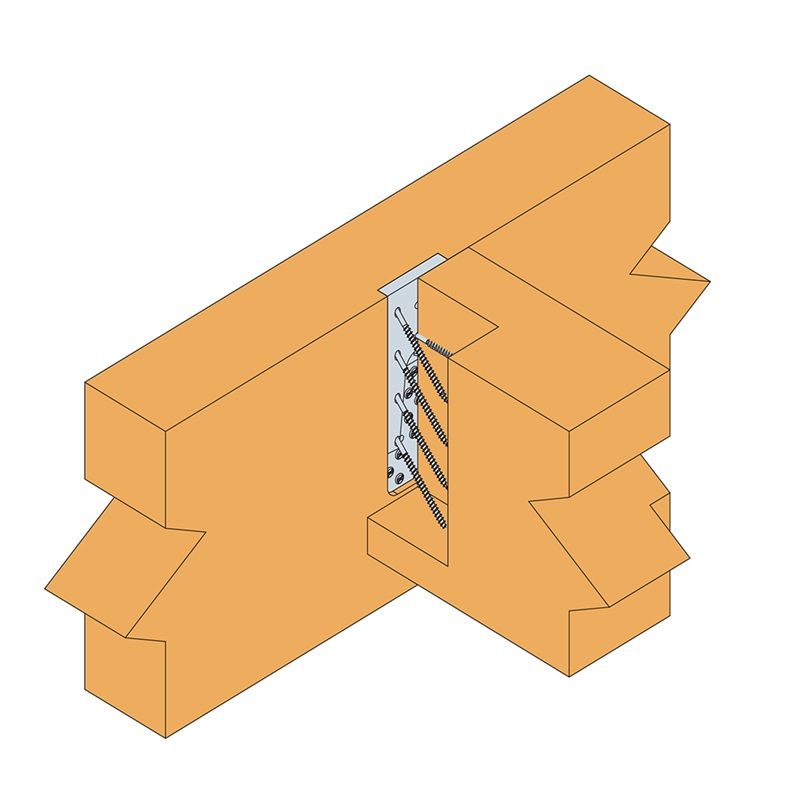

Solivage sur poutre maîtresse, Solive sur poteau.

FIXATIONS

Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETE-04/0013 et aux préconisations données ci-dessous :

L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5.

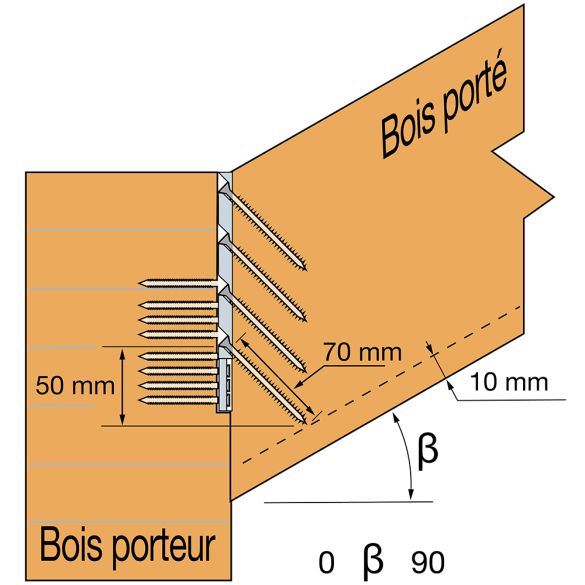

Sur porté :

Vis CSFT 5X70 avec filetage complet.

Sur porteur :

Pointes annelées CNA Ø4 x 40 mm.

Vis CSA Ø5 x 40 mm.
