Pied de poteau AG527P Simpson
Pied de poteau AG527P Simpson

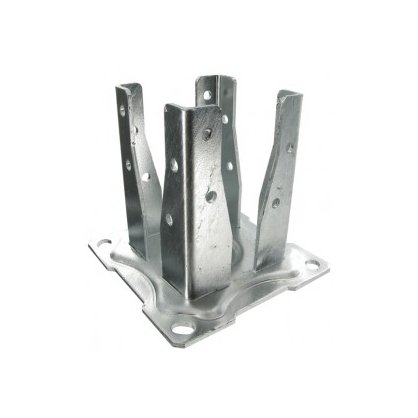

Pied de poteau 4 angles sur platine
Dimensions Pied de poteau AG527P Simpson
Pied de poteau 4 angles Simpson
dimensions AG527P Simpson
Pied de poteau 4 angles sur platine

Pied de poteau de jardin sur platine à boulonner 90 x 134 x 90 x 150 mm AG527P Simpson strong-Tie.



> Description complète
Pied de poteau
Acier galvanisé
SIMPSON
En stock
42,04 € TTC
Delai de livraison estimé 10 jours ouvrés
- +

Descriptif complet

Le pied de poteau carré sur platine AG527P est spécialement conçu pour les poteaux bois 9x9 cm et est préconisé dans la réalisation de petits ouvrages tels que les clôtures de jardin, panneaux, claustras. Monté sur une platine robuste de 150x150 mm, il peut également servir à fixer d'autres structures légères de type carport, abri de jardin, bûcher.

Le pied de poteau à boulonner AG527P est facile à démonter et convient particulièrement pour l'édification d'ouvrages temporaires de jardin.

Il est compatible avec les poteaux en bois de section 90x90 mm.

Attention, cette gamme ne convient pas pour des applications structurelles soumises à des forces importantes tels que des vents forts. Les structures doivent être correctement conçues et mises en œuvre afin d'assurer la reprise de charges latérales de vent.



CARACTÉRISTIQUES AG527P :

  • Hauteur fixe. Pour poteau de 90 x 90 mm.
  • Matière : Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Fixation du poteau par boulons ou tire fond Ø 10 mm.
  • Fixation du support au sol grâce à 4 trous de diamètre 12 mm.
  • Angles de la platine découpés pour plus de sécurité.
  • Acier DD11 suivant NF EN 10111, finition galvanisation à chaud suivant NF EN ISO 1461.
  • Epaisseur : 4 mm (corps et platine).



DIMENSIONS ET PERÇAGES

A = 91 mm ; B = 130 mm ; C = 91 mm ; D = 150 mm ; F = 150 mm.

Perçage corps 16 Ø 8 mm ; perçage platine 4 Ø 12 mm.



SUPPORT

Porteur : béton, acier, bois massif, lamellé-collé, bois composite.

Porté : bois massif, lamellé-collé, bois composite.



INSTALLATION

- Partie basse :

  1. Positionner le pied de poteau dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

- Partie haute :

  1. Placer le poteau dans le pied de poteau.
  2. Fixer le poteau dans le pied de poteau.



Caractéristiques

EAN 3523140755304.

A = 91 mm ; B = 130 mm ; C = 91 mm ; D = 150 mm ; F = 150 mm.

Perçage corps 16 Ø 8 mm ; perçage platine 4 Ø 12 mm.
