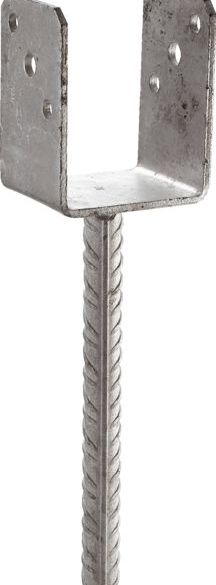

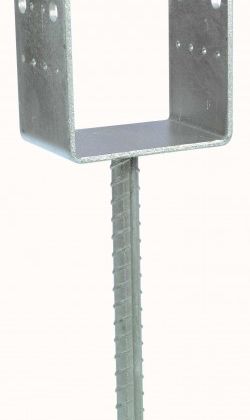

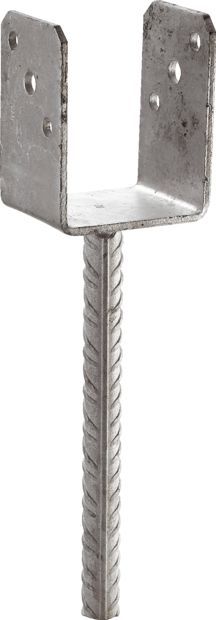

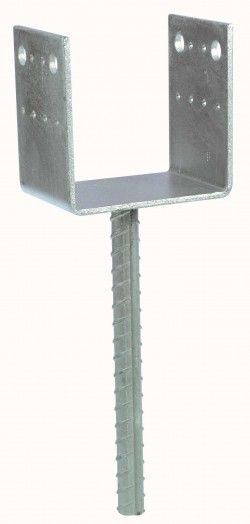

Pied de poteau en U à sceller PPD140/70G - Simpson Strong-Tie

Le pied de poteau en U avec tige à sceller dans le béton PPD140/70G est conçu pour faciliter le montage. L‘installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

Le PPD140/70G est en acier S235JR galvanisé à chaud suivant normes NF EN 10025 et NF EN ISO 1461, épaisseur : 5 mm.

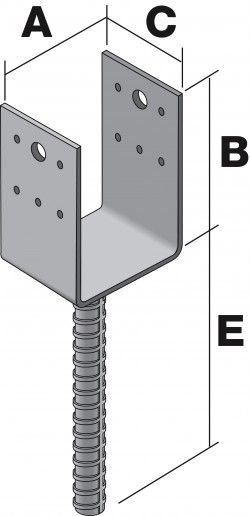

DIMENSIONS ET PERÇAGES

A = 140 mm ; B = 121,5 mm ; C = 90 mm ; E = 250 mm ; Epaisseur = 5 mm.

Perçage : 12 pointes Ø 5 mm ; 4 boulons Ø 13,5 mm.

AVANTAGES

Reprise de charge en soulèvement,

Hauteur réglable grâce à la tige à sceller,

Discrétion améliorée.

SUPPORT

Porteur : béton.

Porté : bois massif, lamellé collé, bois composite.

FIXATIONS

Sur bois : Pointes annelées CNA4,0, boulons Ø12, tirefonds Ø12 mm.

Sur béton : Scellement chimique avec Résine AT-HP.

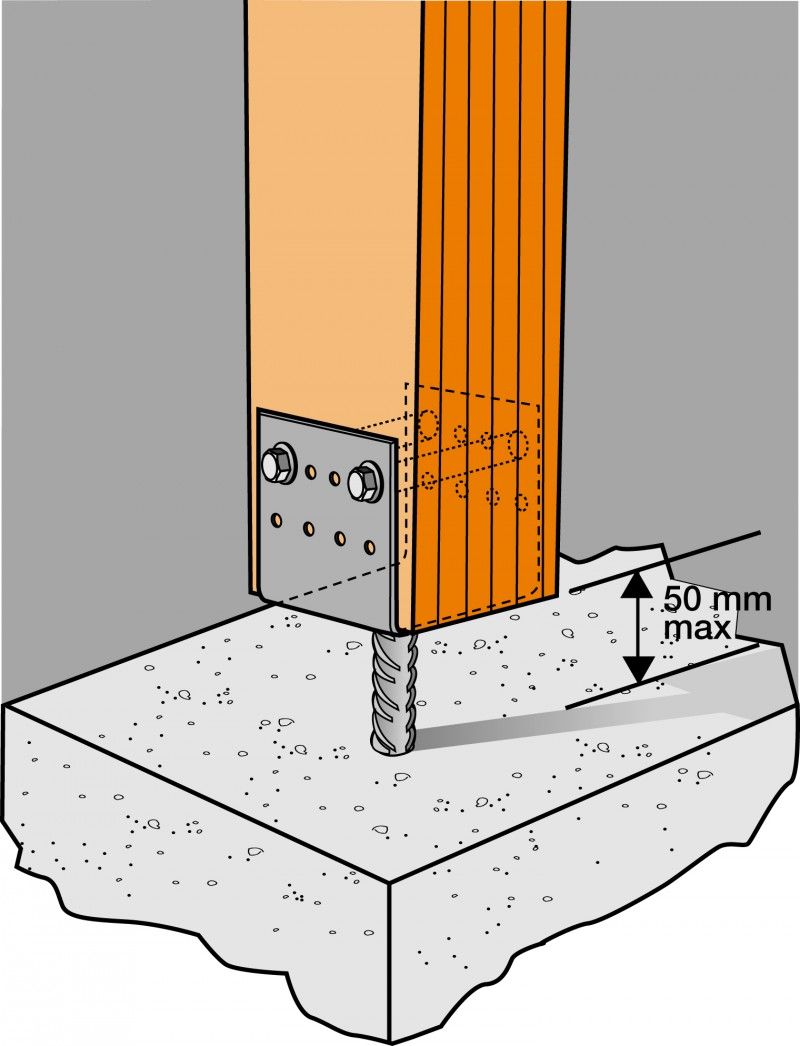

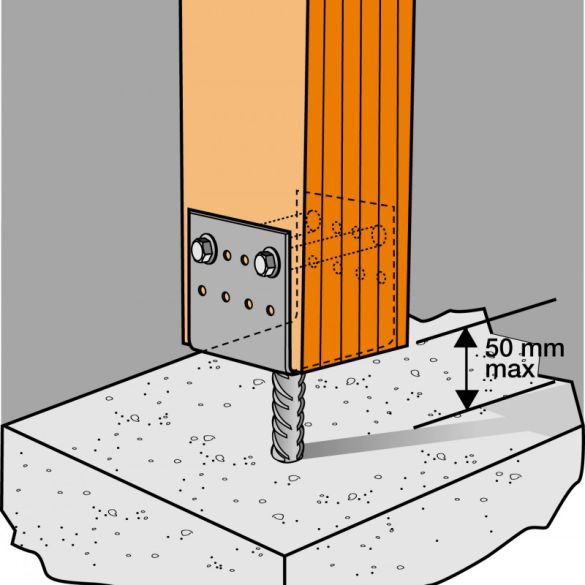

La distance entre la platine et le béton doit être de 50 mm maxi.

INSTALLATION

Partie haute :

1. Placer le poteau dans le pied de poteau.
2. Fixer le pied de poteau sur le poteau.

Partie basse :

1. Fixer le pied de poteau au poteau.
2. Percer le support verticalement, au diamètre et à la profondeur préconisé.
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement.
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
