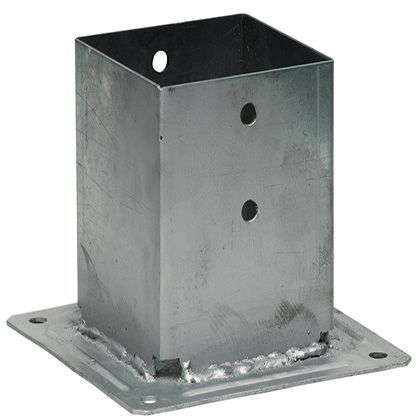

Pied de poteau jardin 9 cm - PPJBT90 - Simpson Strong-Tie

Le pied de poteau plein PPJBT pour poteau bois 9x9 cm est préconisé dans la réalisation de petits ouvrages tels les clôtures en bois autoclave. Très facile à démonter, il peut être boulonné sur support béton et acier ou vissé sur bois.

Le PPJBT ne convient pas pour des applications structurelles soumises à des forces importantes (vent).

Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force).

Acier DD11 suivant NF EN 10111, finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages PPJBT90

• Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
• Angles de la platine découpés pour plus de sécurité,
• Compatible avec tous les poteaux bois 9x9 cm.

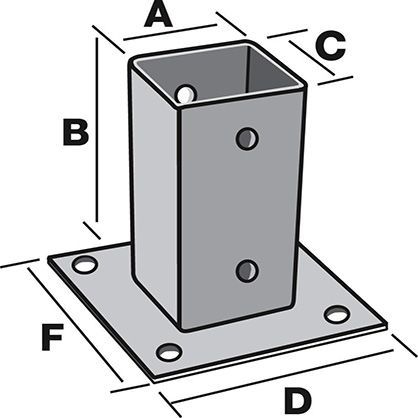

Dimensions

• A = 91 mm ; B = 150 mm ; C = 91 mm ; D = 150 mm ; F = 150 mm.
• Epaisseur corps : 2 mm ; Epaisseur platine : 2,5 mm.
• Perçages corps : 4 Ø11 ; Perçages platine : 4 Ø12.

Caractéristiques

• Largeur 90 mm.
• Hauteur 150 mm.
• Diamètre 91 mm.
• Poids 1,45 kg
• Matière : Acier.
• Teinte : Gris.

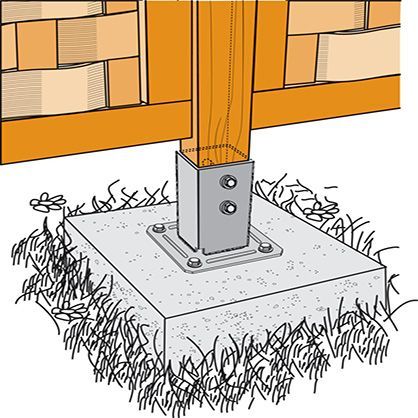

Installation PPJBT90

- Partie basse :

1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

- Partie haute :

1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
