Sabot ailes extérieures 100x200 mm Ép. 2mm - SAE500/100/2 | SIMPSON

Le sabot de construction à ailes extérieures SAE500/100/2 couvre un grand panel de mises en oeuvre. Les assemblages sont fiables, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 2 mm. Installation rapide et simple.

Fixation pour solives, pannes, poutres lisses, montants de bardage, butées de chevrons et renforcement d'assemblages existants.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (charpente, préau...). L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

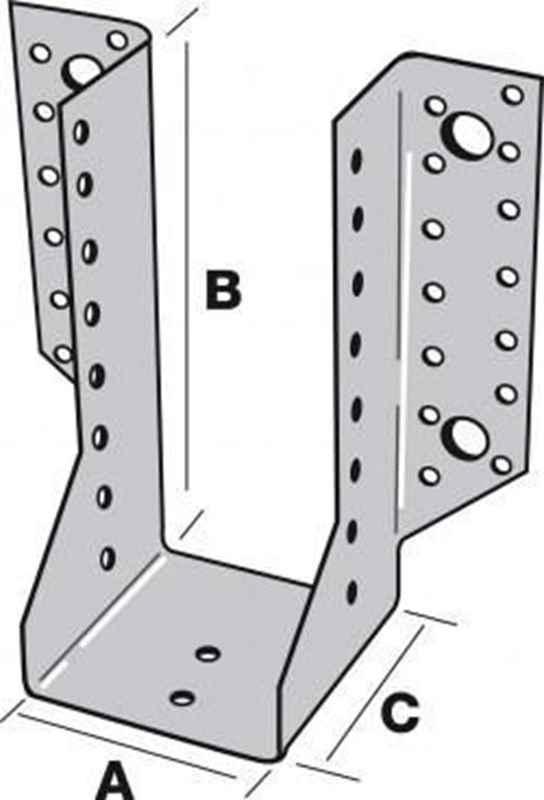

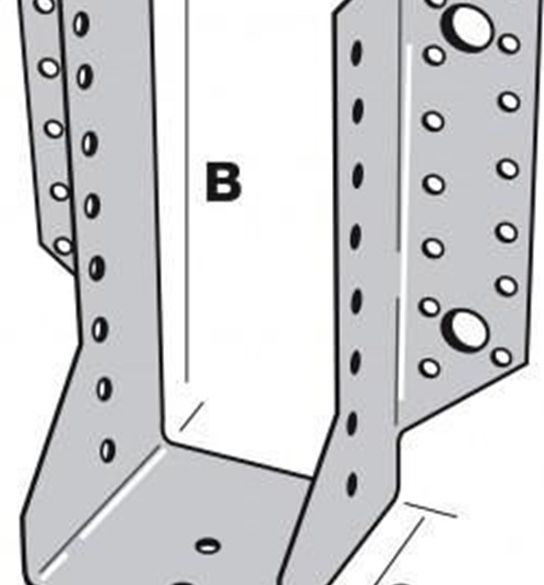

Dimensions et perçages SAE500/100/2

• A = 100 mm ; B = 200 mm ; C = 84 mm ; Epaisseur = 2 mm.
• Dimensions poutre :
• Largeur min/max : 98/100 mm.
• Hauteur min/max : 215/300 mm.
• Perçages sur porteur : 34xØ5 et 6xØ13.
• Perçages sur porté : 18xØ5.

Utilisation SAE500/100/2

♦ Solives, pannes, poutres lisses, montants de bardage, butées de chevrons.

♦ Renforcement d'assemblages existants.


Support SAE500/100/2

Porteur : Bois massif, bois composite, lamellé-collé, acier, béton.

Porté : Bois massif, bois composite, lamellé-collé.

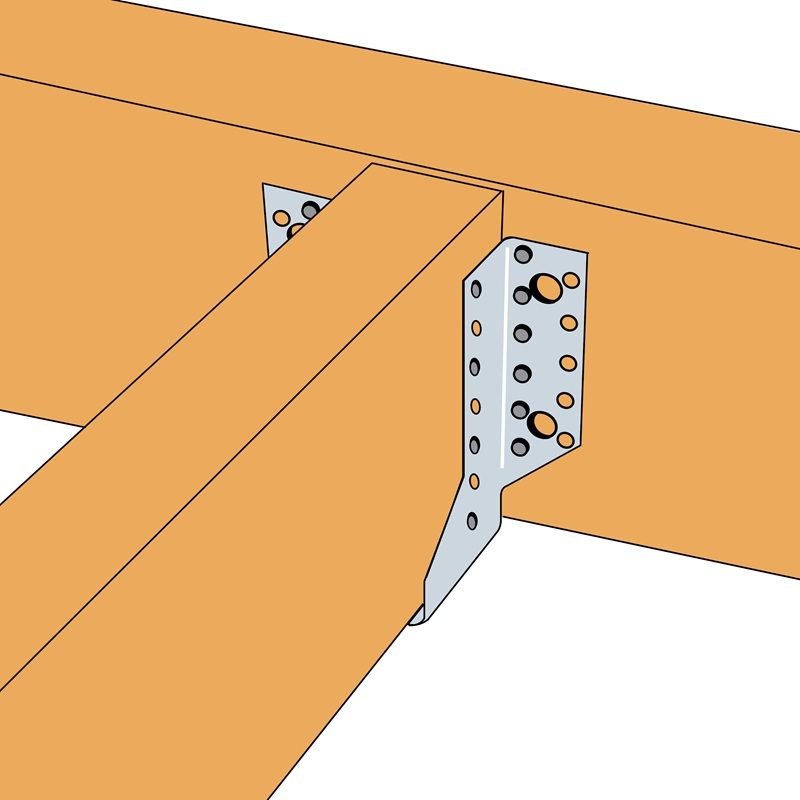

Installation SAE500/100/2

— Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur.
Présenter le sabot et préfixer les ailes de chaque côté.
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée,
Finaliser la fixation sur chaque aile.
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

— Sur Béton :

Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
Percer le support avec un forêt adapté.
Présenter le sabot et le fixer sur le support avec des goujons d’ancrages.
Présenter la poutre portée dans le sabot avant de la fixer.
