Sabot ailes extérieures 50x100 mm - Ép. 2 mm - SAE250/50/2 | SIMPSON

Le sabot de charpente à ailes extérieures SAE250/50/2 couvre un grand panel de mises en œuvre. Les assemblages sont fiables, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.

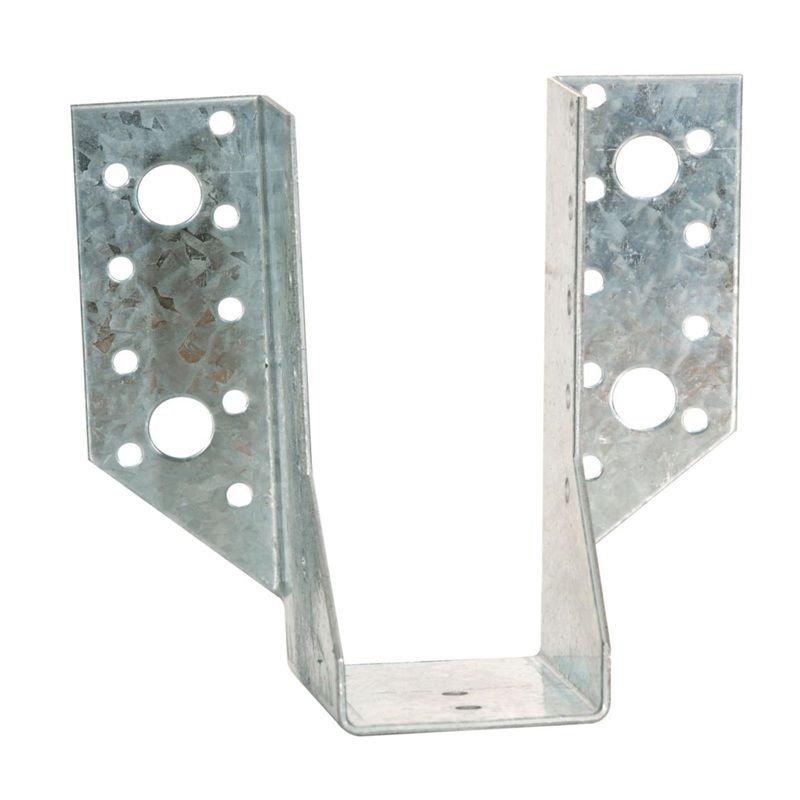

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 2 mm. Installation rapide et simple.

Parfait pour solives, pannes, poutres lisses, montants de bardage, butées de chevrons et renforcement d'assemblages existants.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (charpente, préau...). L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

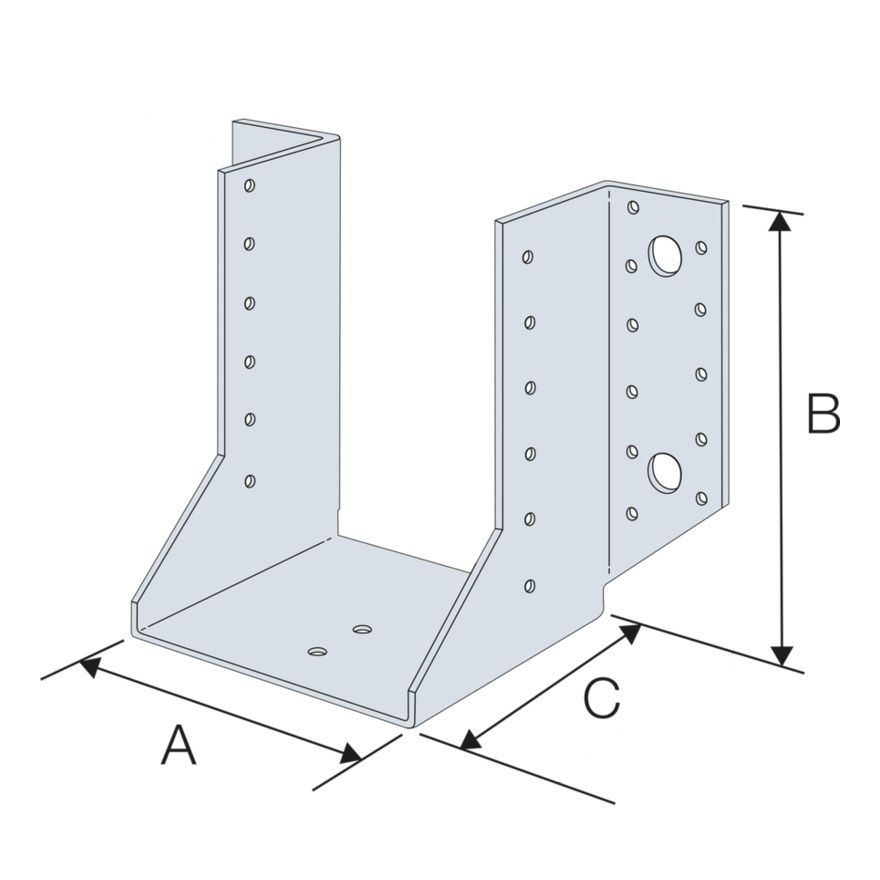

Dimensions et perçages SAE250/50/2

A = 50 mm ; B = 100 mm ; C = 84 mm.

Epaisseur = 2 mm.

Dimensions poutre :

Largeur min/max : 48/50 mm.

Hauteur min/max : 110/150 mm.

Perçages sur porteur : 12xØ5 et 2xØ11.

Perçages sur porté : 7xØ5.

Support

Porteur : Bois massif, bois composite, lamellé-collé, acier, béton.

Porté : Bois massif, bois composite, lamellé-collé.

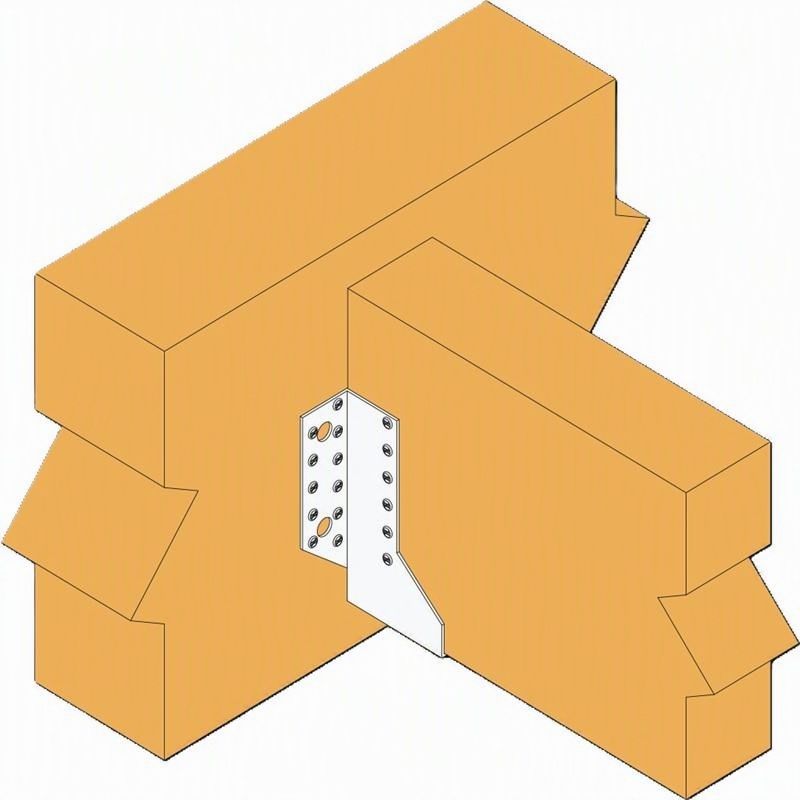

Installation SAE250/50/2

— Sur Bois :

• Tracer l’emplacement de la poutre portée sur le porteur.
• Présenter le sabot et préfixer les ailes de chaque côté.
• Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée,
• Finaliser la fixation sur chaque aile.
• Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.


— Sur Béton :

• Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
• Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
• Percer le support avec un forêt adapté.
• Présenter le sabot et le fixer sur le support avec des goujons d’ancrage.
• Présenter la poutre portée dans le sabot avant de la fixer.
