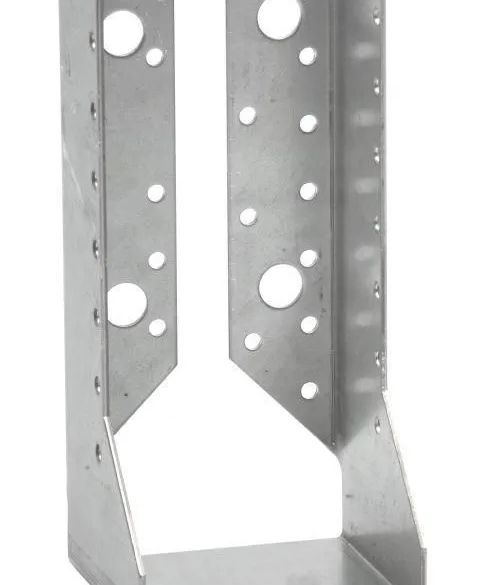

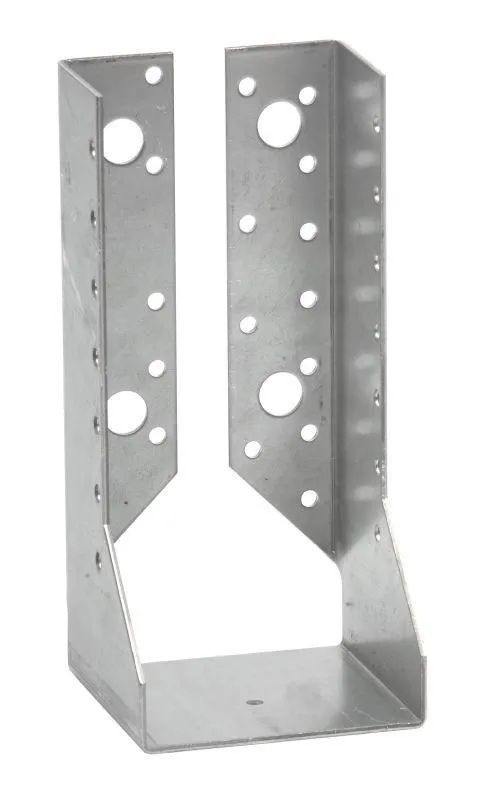

Sabot à ailes intérieures 100x200 mm SAI500/100/2 - acier galvanisé Simpson idéal pour des finitions propres et professionnelles.
Le sabot de construction SAI500/100/2 est conçu pour réaliser des assemblages bois solides tout en restant discret une fois posé. Grâce à ses ailes intégrées, il permet une fixation efficace sans débord extérieur. Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.
Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur : 2 mm.
Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
Avantages
✅ Fixation discrète : ailes intérieures invisibles après pose.
✅ Résistance optimale : acier galvanisé 2 mm haute performance.
✅ Gain de place : idéal en zones contraintes.
✅ Pose rapide sans usinage.
✅ Qualité professionnelle Simpson Strong-Tie.
Support sabot SAI500/100/2
— Porteur : bois massif, bois composite, bois lamellé-collé,
— Porté : bois massif, bois composite, bois lamellé-collé.

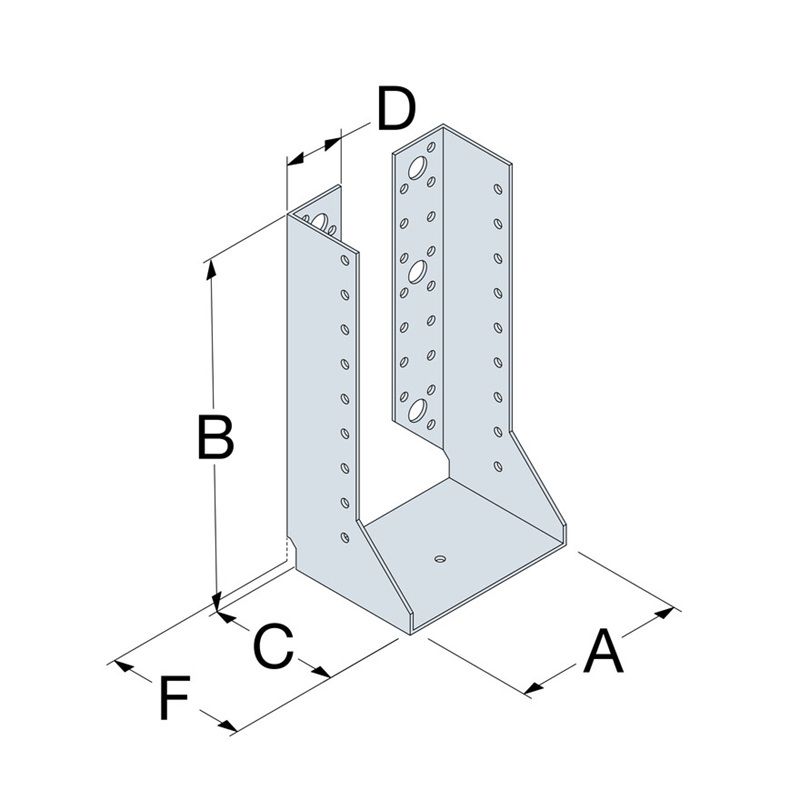

Dimensions et perçages SAI500/100/2
A = 100 mm ; B = 200 mm ; C = 76 mm ; D = 34 mm ; F = 82 mm ; Ep. = 2 mm.
Dimensions poutre :Largeur min/max : 98/100 mm.
Hauteur min/max : 210/300 mm.
Perçages sur porteur : 32 x Ø5.
Perçages sur porté : 18 x Ø5.
Perçages sur porté : 12 x Ø5.

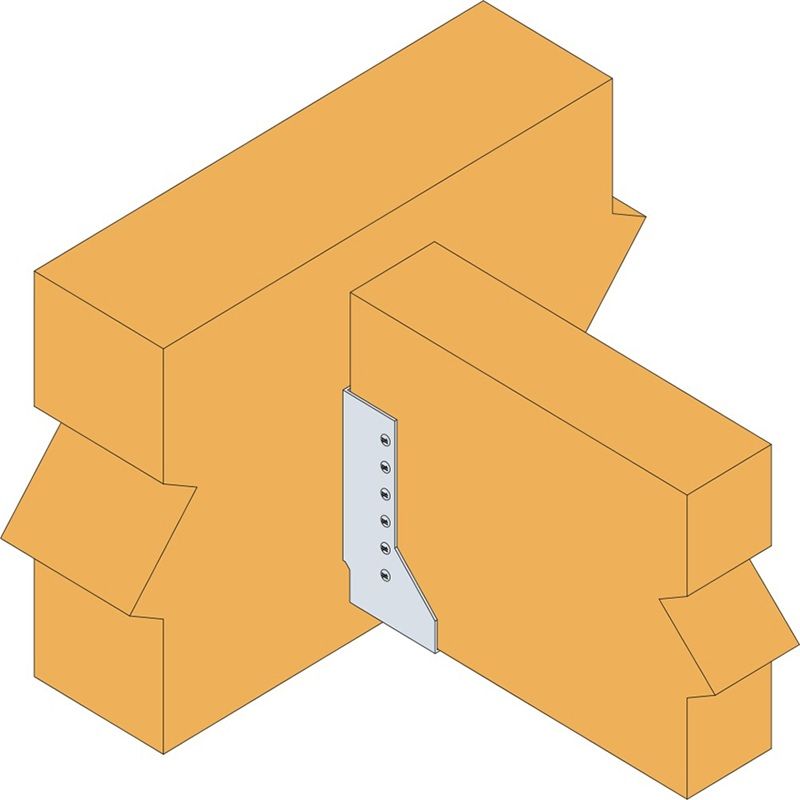

Utilisation sabot SAI500/100/2
• Fixation de solives de plancher
• Assemblage de structures bois compactes
• Réalisation de terrasses bois
• Travaux d’ossature bois
• Zones nécessitant une finition esthétique propre
Installation sabot SAI500/100/2
- Tracer l’emplacement de la poutre portée sur le porteur.
- Présenter le sabot et préfixer les ailes de chaque côté.
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
- Finaliser la fixation sur chaque aile.
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
