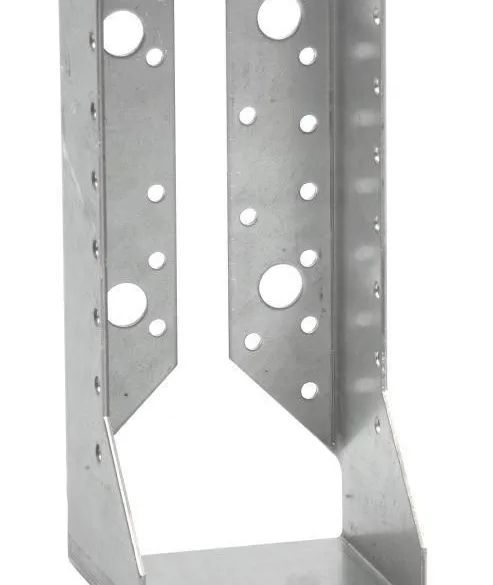

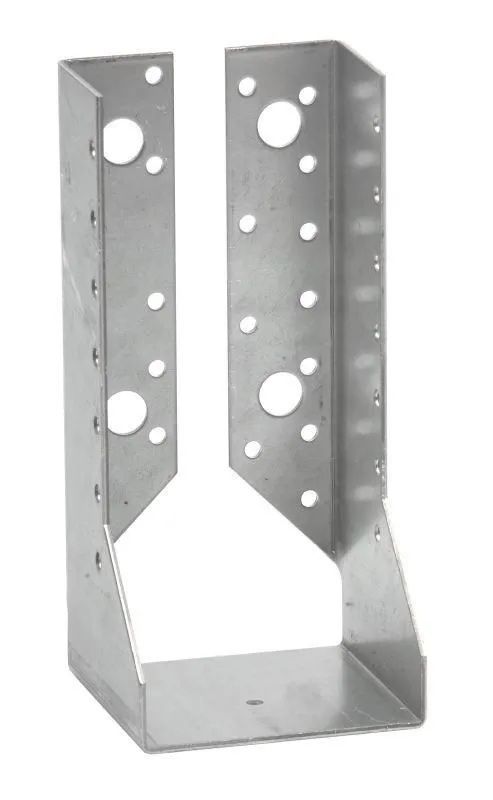

Connecteur de charpente à ailes intérieures 80/130mm SAI340/80/2 SIMPSON optimisé pour les espaces réduits.
Le sabot de charpente SAI340/80/2 est conçu pour réaliser des assemblages bois solides tout en restant discret une fois posé. Grâce à ses ailes intégrées, il permet une fixation efficace sans débord extérieur. Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.
Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur : 2 mm.
Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
Avantages
✅ Fixation discrète : ailes intérieures invisibles après pose.
✅ Résistance optimale : acier galvanisé 2 mm haute performance.
✅ Gain de place : idéal en zones contraintes.
✅ Pose rapide et précise.
✅ Qualité professionnelle Simpson Strong-Tie.

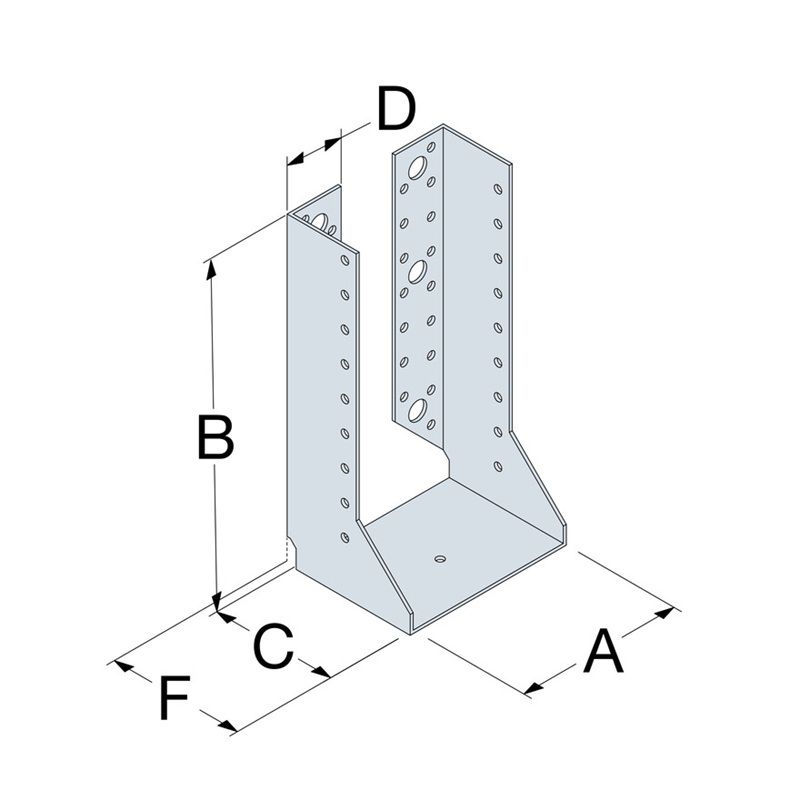

Dimensions et perçages SAI340/80/2
A = 80 mm ; B = 130 mm ; C = 76 mm ; D = 34 mm ; F = 82 mm ; Epaisseur = 2 mm.
Dimensions poutre :
Largeur min/max : 78/80 mm.
Hauteur min/max : 140/195 mm.
Perçages sur porteur : 16 x Ø5.
Perçages sur porté : 10 x Ø5.
Support SAI340/80/2
— Porteur : bois massif, bois composite, bois lamellé-collé,
— Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d'utilisation SAI340/80/2
• Fixation de solives de plancher
• Assemblage de structures bois compactes
• Réalisation de terrasses bois
• Travaux d’ossature bois
• Zones nécessitant une finition esthétique propre
Installation SAI340/80/2

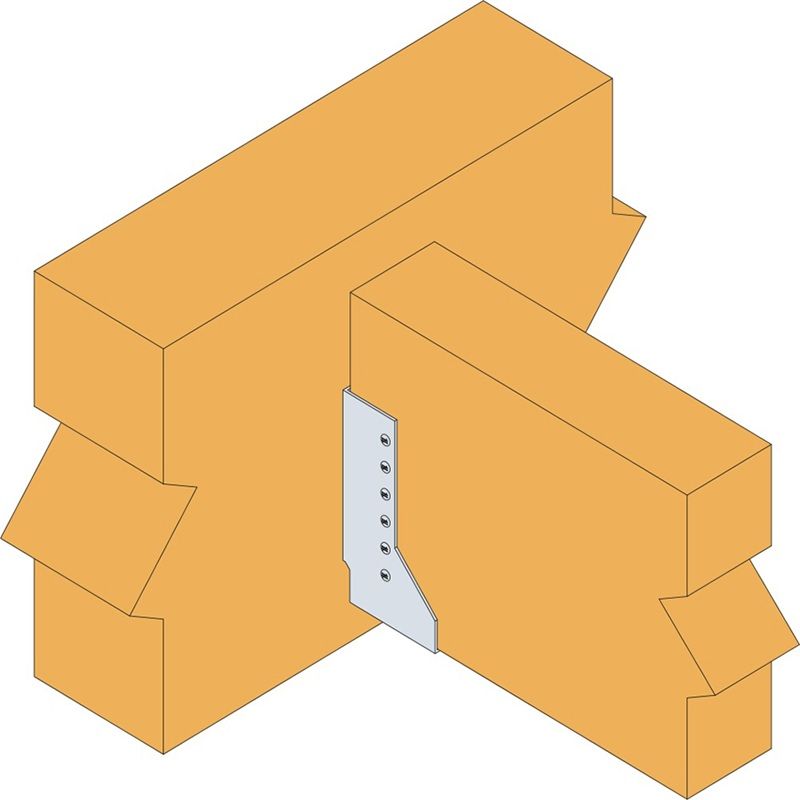

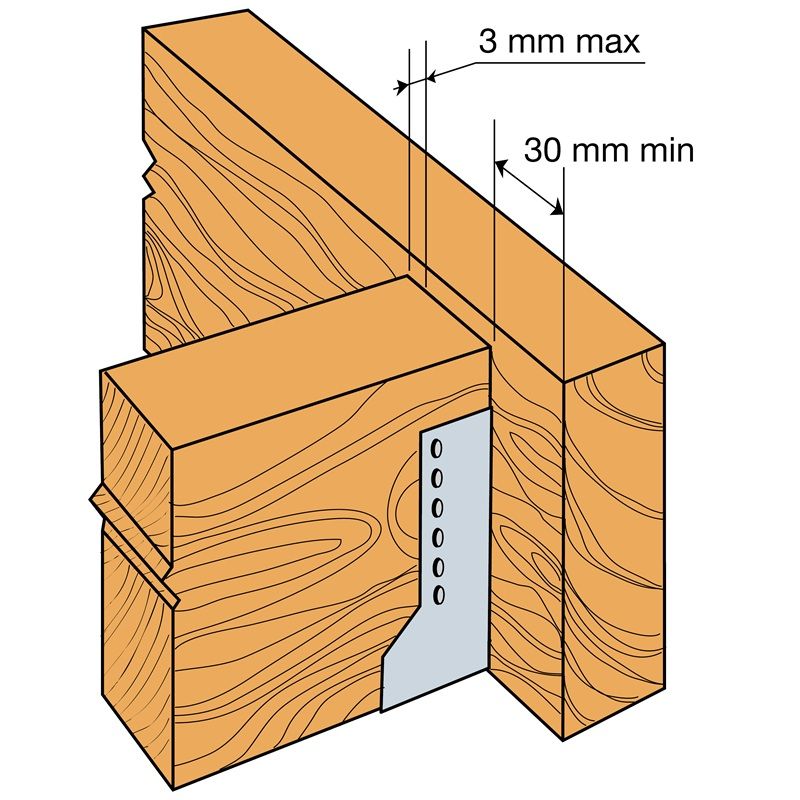

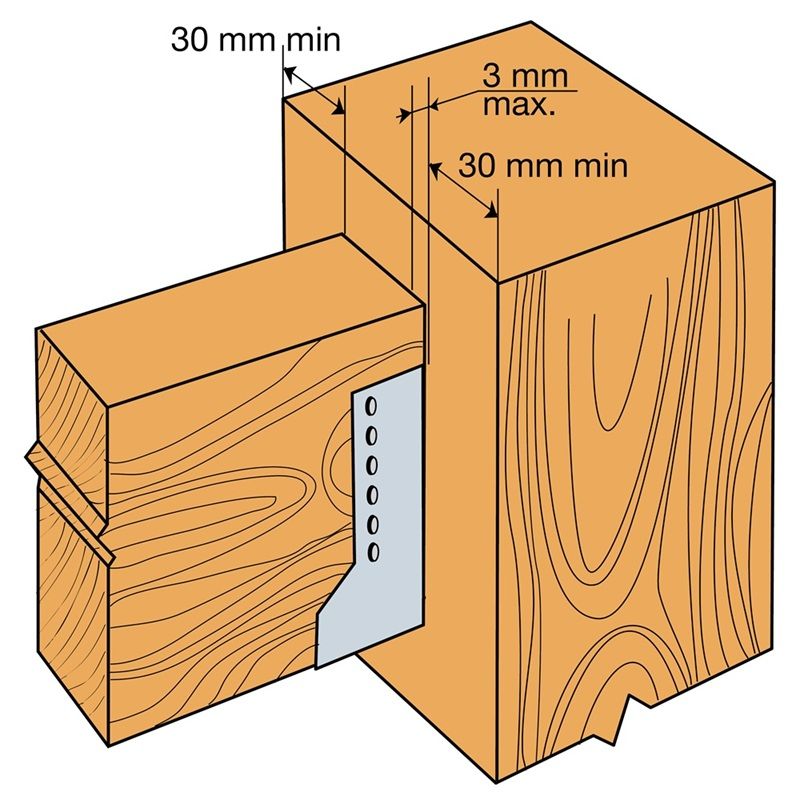

- Tracer l’emplacement de la poutre portée sur le porteur.
- Présenter le sabot et préfixer les ailes de chaque côté.
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée.
- Finaliser la fixation sur chaque aile.
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
