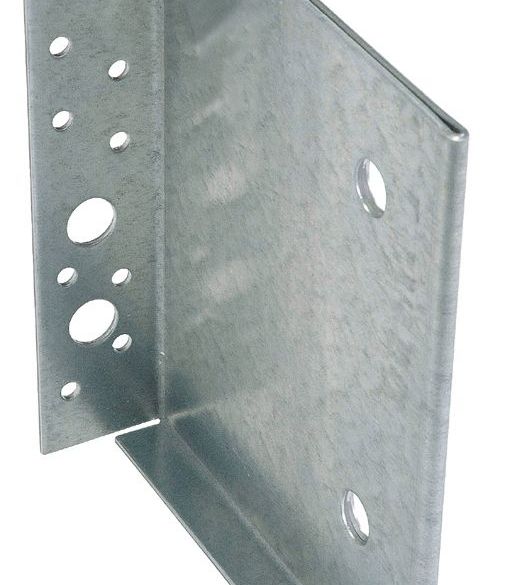

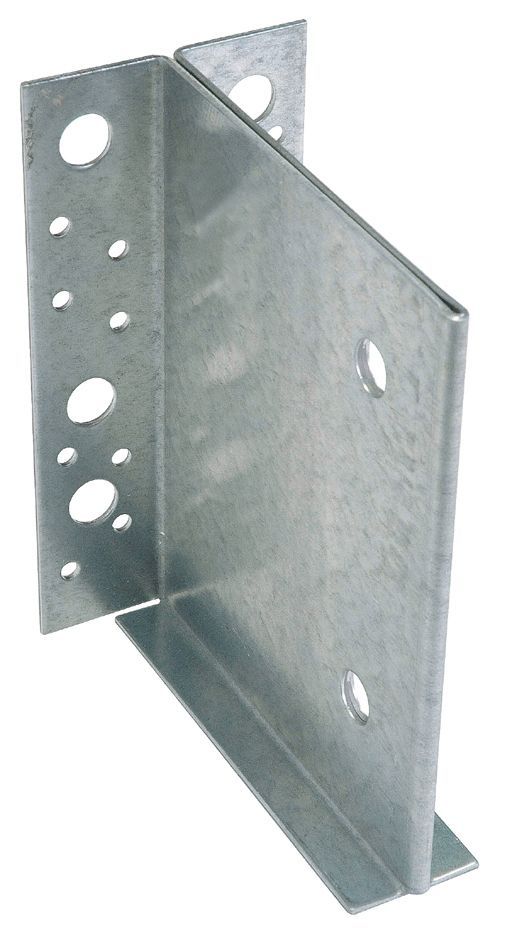

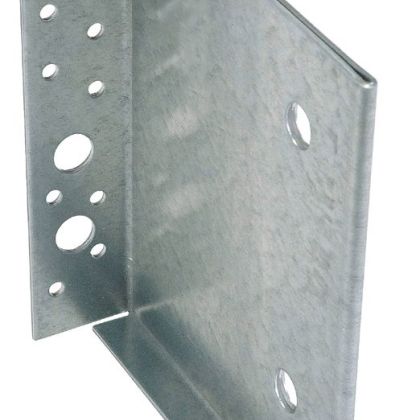

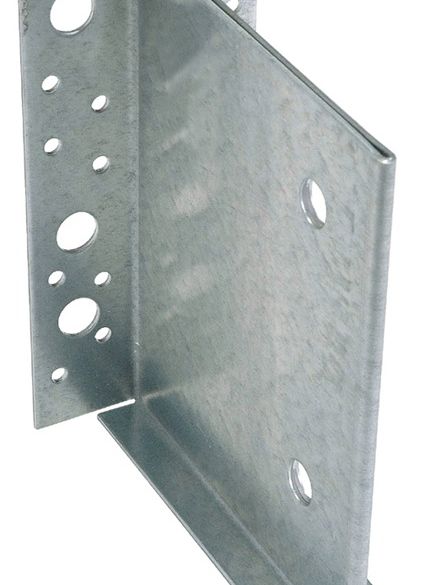

Étrier à âme intérieure ETNM - acier galvanisé - 185x130 mm

L’efficacité Simpson pour vos assemblages bois.

L'étrier à âme intérieure ETNM185/130/2 permet un assemblage invisible. Le talon inférieur positionne l'étrier par rapport au bois, facilitant le montage des broches. Fixation sur bois massif, bois composite, bois lamellé-collé.

Etrier en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 2 mm. Installation rapide et simple.

Mise en œuvre optimisée conforme aux Eurocodes.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an.

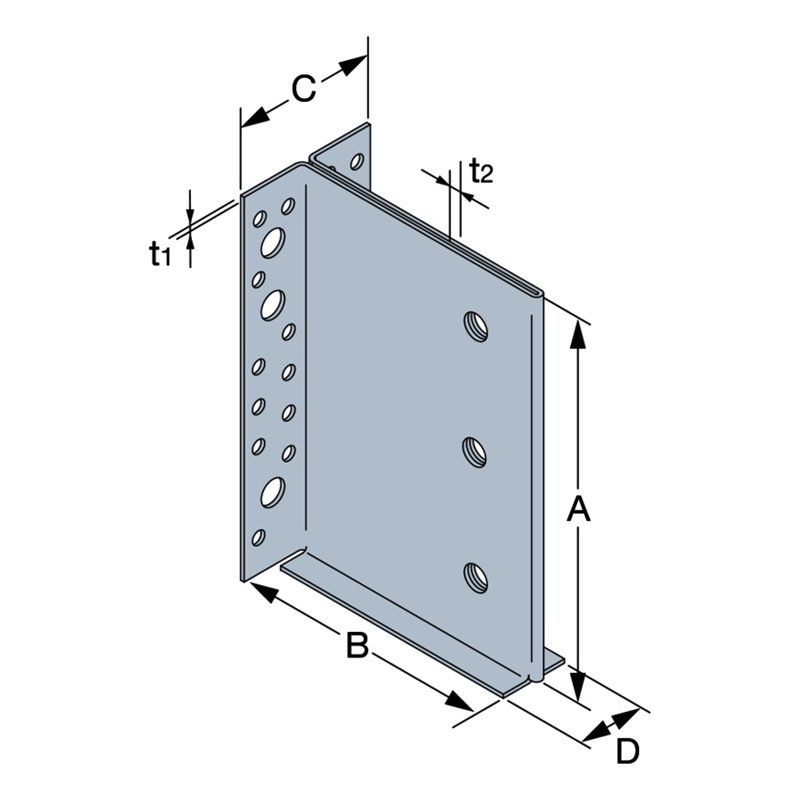

DIMENSIONS ET PERÇAGES

A = 185 mm ; B = 130 mm ; C = 70 mm ; D = 34 mm ; t1 = 2 mm ; t2 = 5,5 mm.

Dimensions poutre :

Largeur min/max : 70/160 mm.

Hauteur max : 270 mm.

Perçages sur porteur : 6xØ13 et 18xØ5.

Perçages sur porté : 2xØ13.

FIXATIONS SUR PORTEUR BOIS

- Pointes annelées Ø4,0x50 mm ou vis Ø5,0x40 mm

- Tirefonds ou boulons Ø10 mm.

UTILISATION

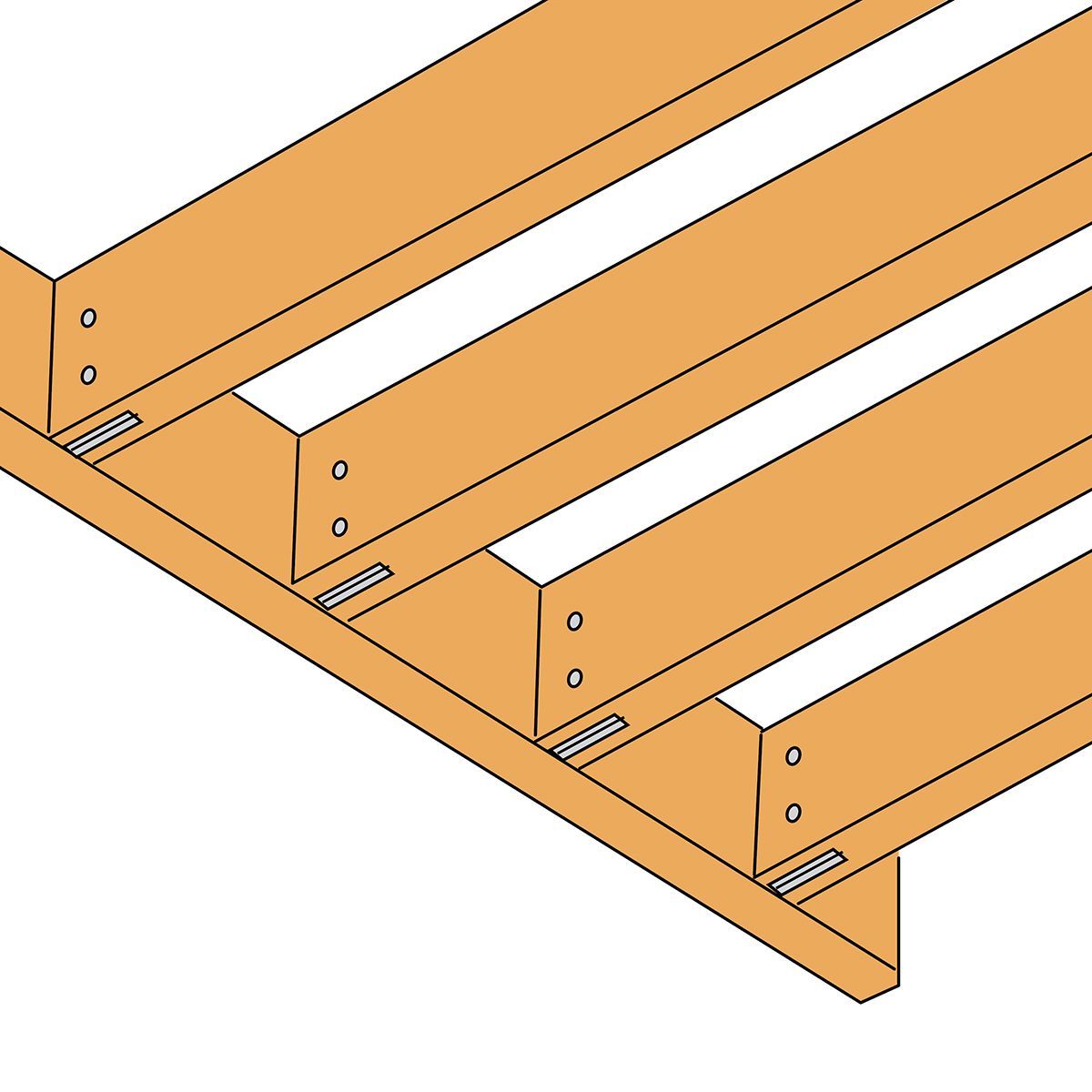

Solives, pannes, poutres lisses, montants bois.

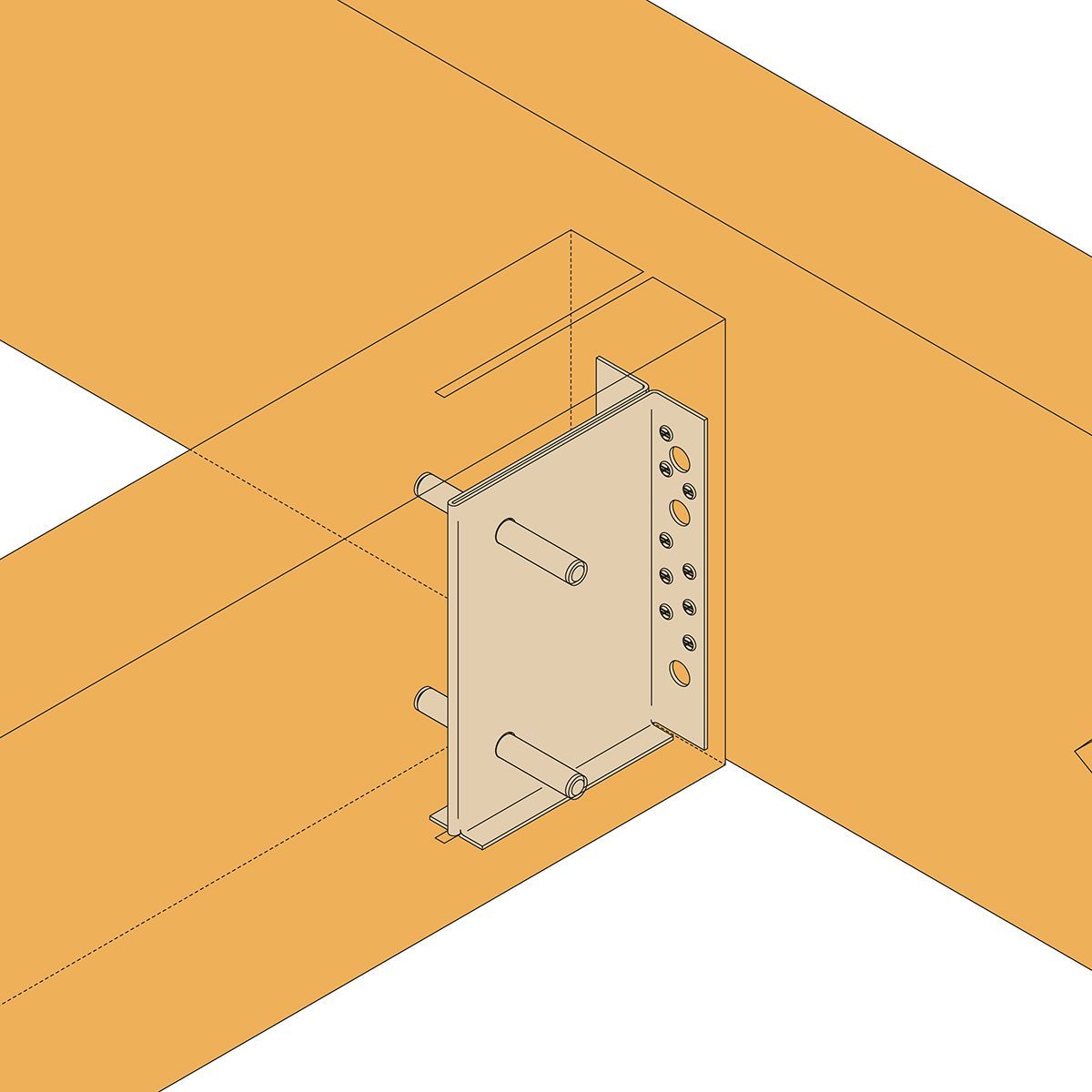

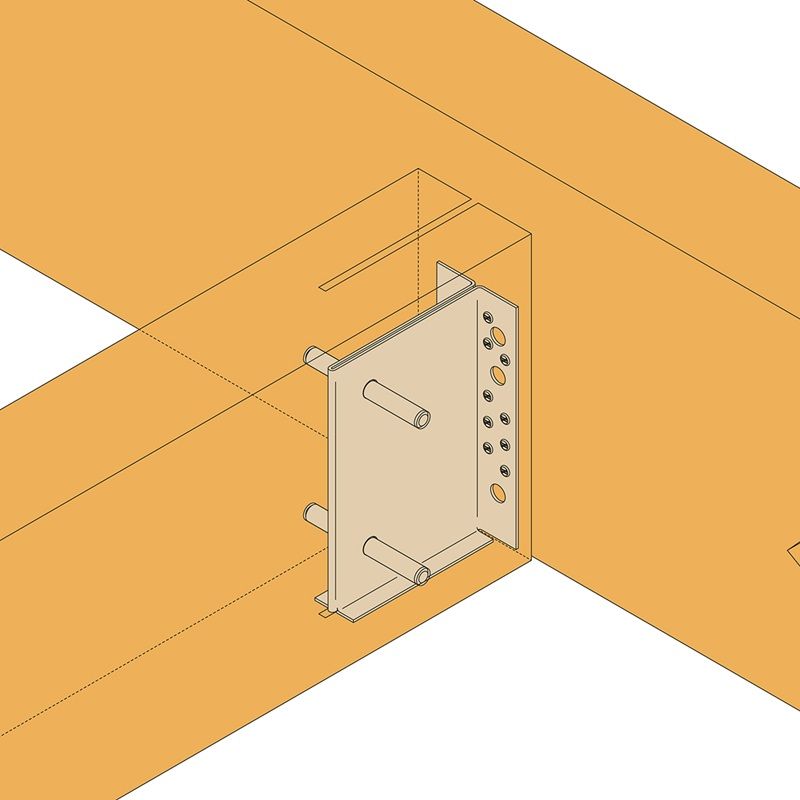

INSTALLATION

1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm),
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm),
4. Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage,
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis,
6. Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier,
7. Mettre en place les broches.
