Idea Bois Nicolas > OUTILLAGE QUINCAILLERIE > Connecteur charpente > Sabots de construction > Grand sabot ailes extérieures 120X300 mm GLE720/120/4 ép. 4mm - Simpson
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm
Grand sabot ailes extérieures 120X300 mm ép. 4mm

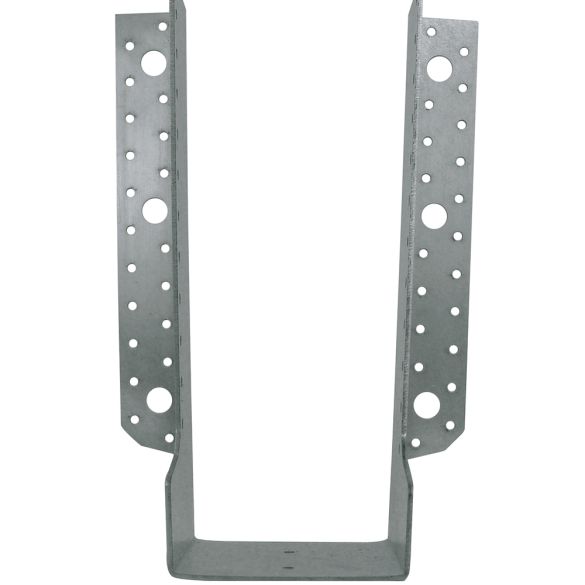

Le grand sabot de charpente 120x300 mm GLE720/120/4 SIMPSON permet d‘assembler une structure sans usinage à façon et ainsi de fiabiliser l‘ouvrage.



> Description complète
Sabot ailes extérieures
300 mm
120 mm
4 mm
Acier galvanisé
SIMPSON
En stock
28,64 € TTC
Delai de livraison estimé 10 jours ouvrés
- +

Descriptif complet

Les grands sabots à ailes extérieures GLE720/120/4 sont préconisés dans de nombreuses applications. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. La polyvalence de ces sabots, ainsi que leur justification en situation d'incendie, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 4 mm. Installation rapide et simple.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.



AVANTAGES

Résistance au feu de 30 minutes suivant l'Eurocode 5,

Installation rapide et simple,

Facilite la fixation sur support béton,

Largeurs au choix selon les plages indiquées.



DIMENSIONS ET PERÇAGES

  • A = 120 mm ; B = 300 mm ; C = 90 mm ; Epaisseur = 4 mm.
  • Dimensions poutre :
  • Largeur min/max : 118/120 mm.
  • Hauteur min/max : 310/450 mm.
  • Perçages sur porteur : 46xØ5 et 6xØ13.
  • Perçages sur porté : 26xØ5.



INSTALLATION

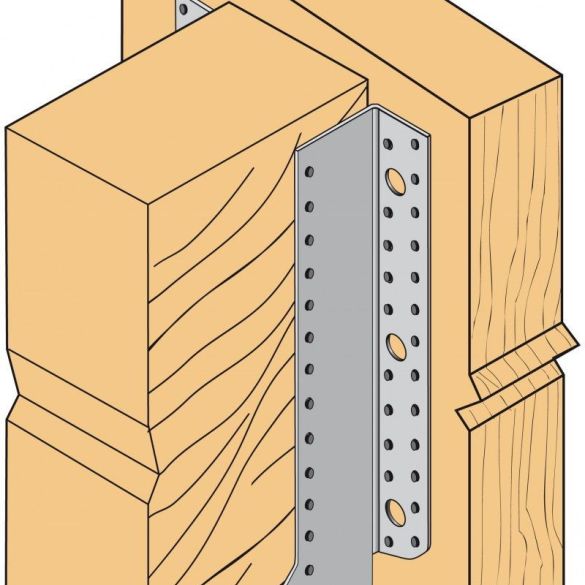

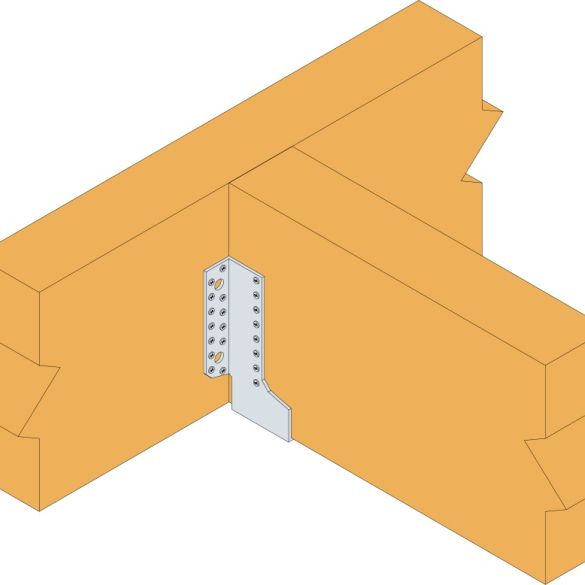

Sur Bois :

  • Tracer l’emplacement de la poutre portée sur le porteur.
  • Présenter le sabot et préfixer les ailes de chaque côté.
  • Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  • Finaliser la fixation sur chaque aile.
  • Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

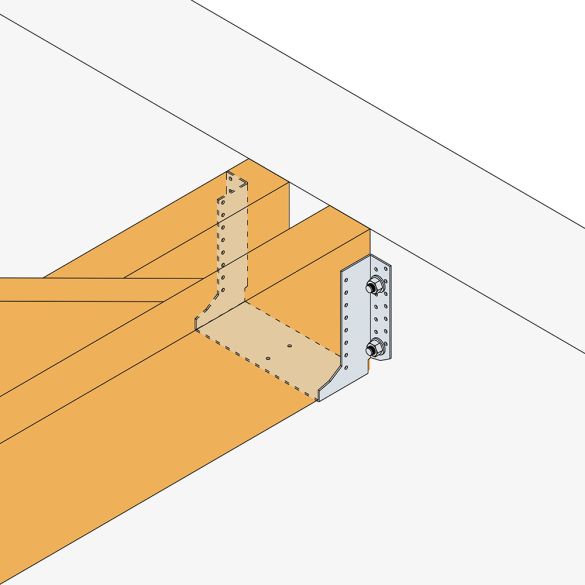

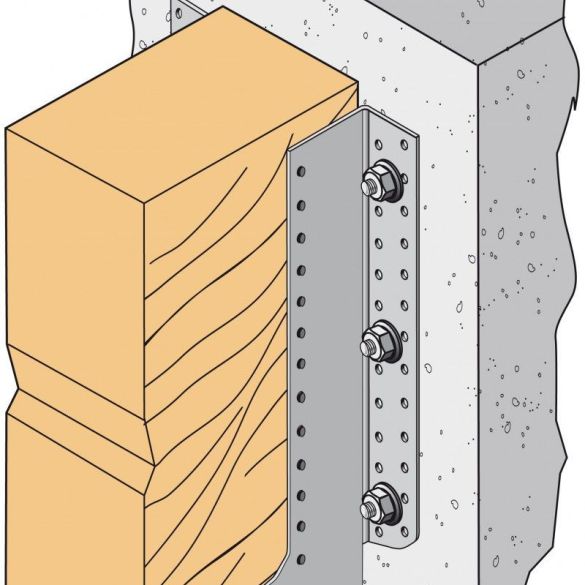

Sur Béton :

  • Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
  • Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
  • Percer le support avec un forêt adapté.
  • Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
  • Présenter la poutre portée dans le sabot avant de la fixer.
Caractéristiques

A = 120 mm ; B = 300 mm ; C = 90 mm ; Epaisseur = 4 mm.

Dimensions poutre :

Largeur min/max : 118/120 mm.

Hauteur min/max : 310/450 mm.

Perçages sur porteur : 46xØ5 et 6xØ13.

Perçages sur porté : 26xØ5.

Documentation
Grand SAE Télécharger
Aucun fichier
