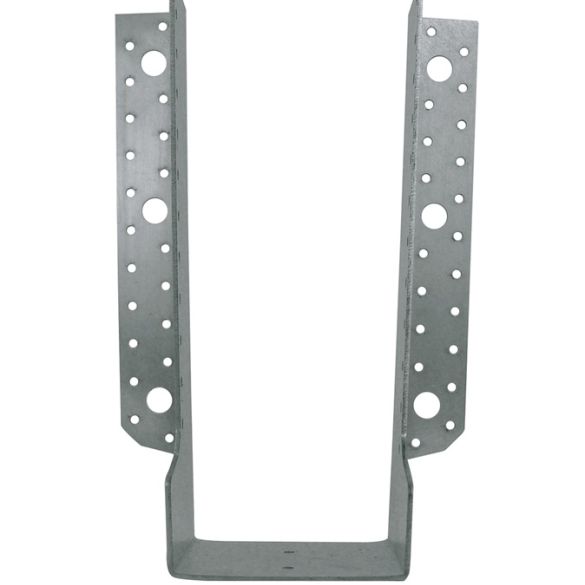

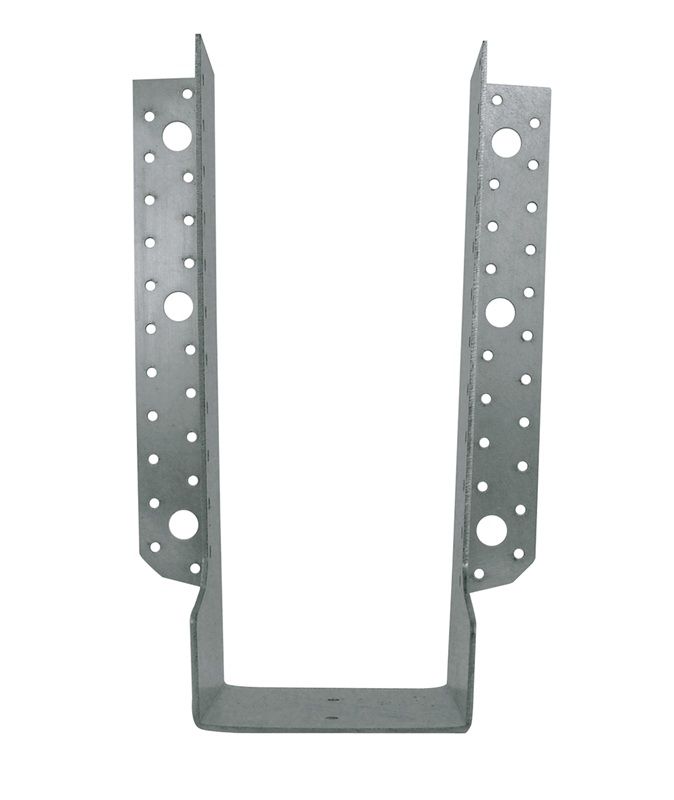

Grand sabot à ailes extérieures 100x250 mm ép. 4mm GLE600/100/4 | SIMPSON

Le grand sabot à ailes extérieures GLE600 Simpson Strong-Tie 100x250 mm est spécialement conçu pour les assemblages bois nécessitant une capacité de charge élevée et une stabilité maximale. Grâce à son épaisseur renforcée de 4 mm, ce connecteur métallique garantit une tenue irréprochable dans le temps, même sous fortes sollicitations.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

- Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 4 mm.

- Résistance au feu de 30 minutes suivant l'Eurocode 5.

- Installation rapide et simple sans usinage.

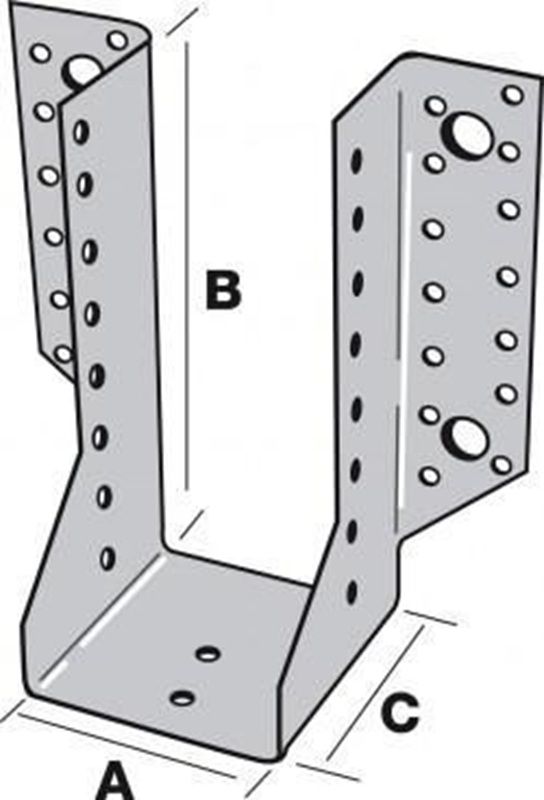

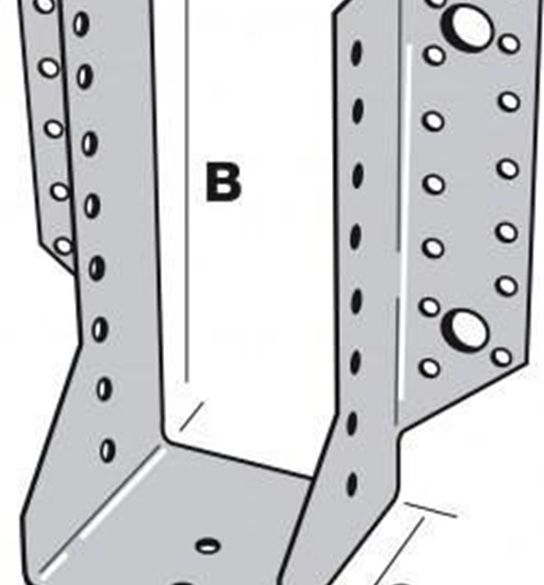

Dimensions et perçages GLE600/100/4

A = 100 mm ; B = 250 mm ; C = 90 mm ; Epaisseur = 4mm.
Dimensions poutre :
Largeur min/max : 98/100 mm.
Hauteur min/max : 260/375 mm.
Perçages sur porteur : 36xØ5 et 4xØ13.
Perçages sur porté : 20xØ5.





Applications idéales

Ce sabot de charpente grande capacité est parfait pour :

♦ Assemblage de poutres porteuses.

♦ Fixation de solives de forte section.

♦ Structure de charpente bois lourde.

♦ Réalisation de terrasses grande portée.

♦ Renforcement de structures existantes.


Installation GLE600/100/4

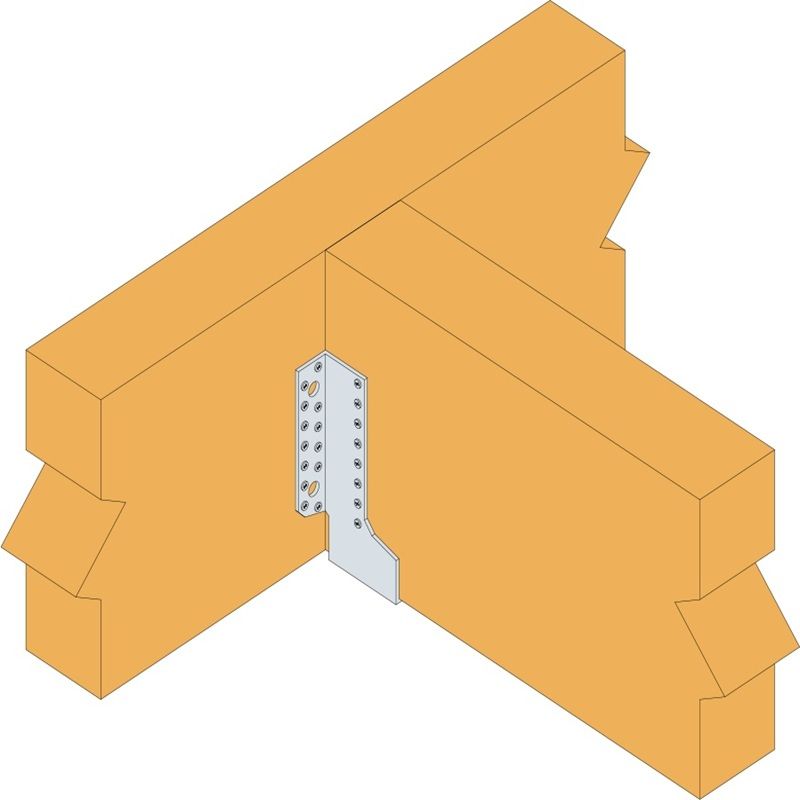

Sur Bois :

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

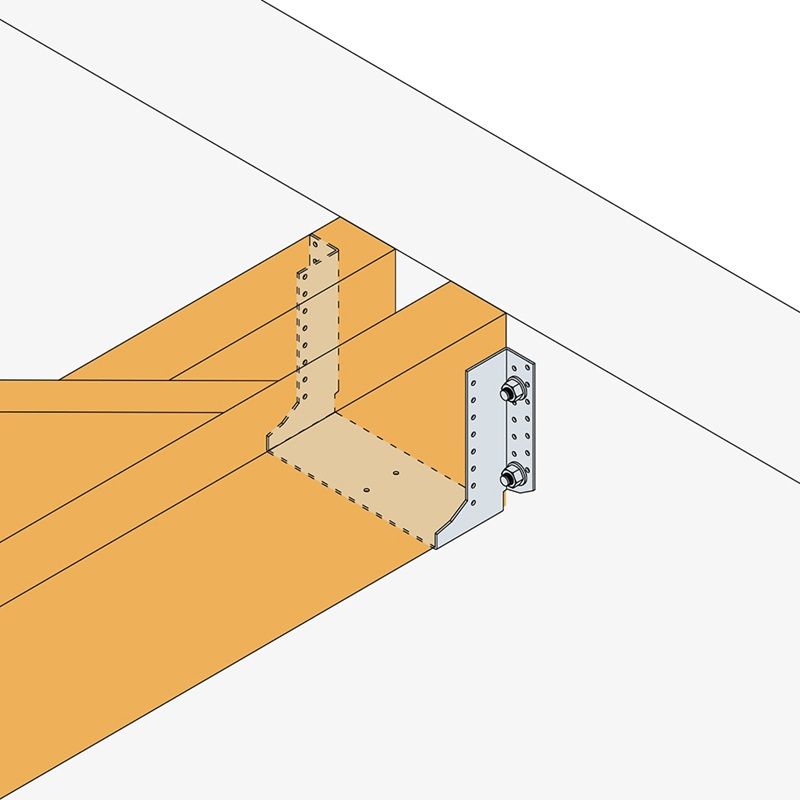

Sur Béton :

Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
Percer le support avec un forêt adapté.
Présenter le sabot et le fixer sur le support avec des goujons d’ancrages.
Présenter la poutre portée dans le sabot avant de la fixer.
