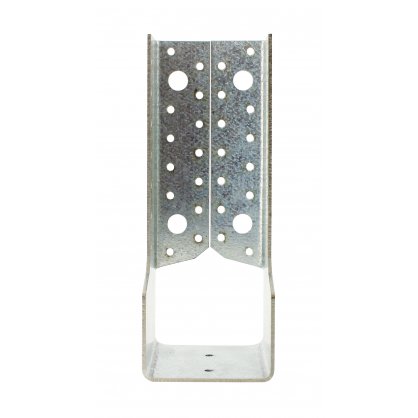

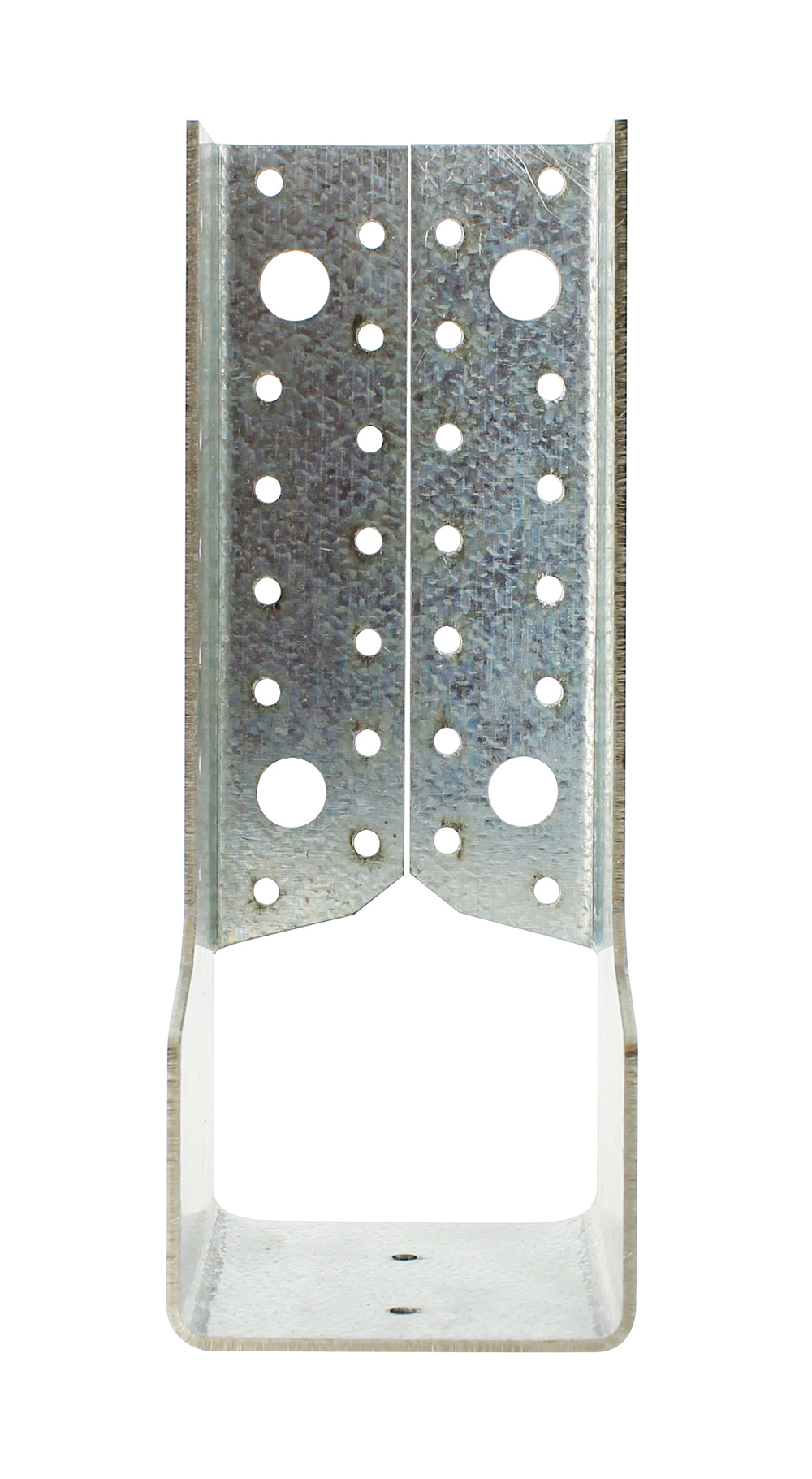

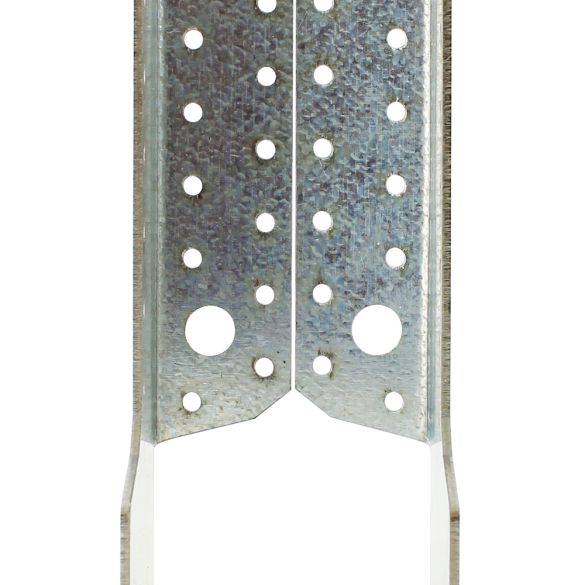

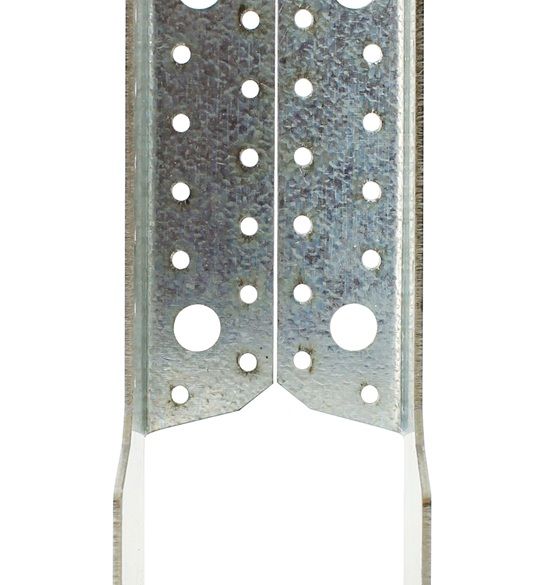

Grand sabot ailes intérieures 120x300 mm ép. 4mm GLI720/120/4 SIMPSON

Le grand sabot à ailes intérieures Simpson Strong-Tie GLI720/100/4 est un connecteur de charpente haute performance conçu pour réaliser des assemblages bois robustes, fiables et durables. Grâce à sa conception à ailes intérieures discrètes, il assure une finition soignée tout en garantissant une excellente résistance mécanique. Fabriqué en acier galvanisé Z275 d'une épaisseur de 4 mm, ce sabot de charpente est parfaitement adapté aux constructions en bois massif, bois lamellé-collé et structures bois techniques.

Polyvalent et simple à installer, il permet de fixer efficacement solives, pannes, montants ou chevrons sans usinage complexe.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

Points forts :

♦ Ailes intérieures apportant une finition discrète à l'ouvrage.

♦ Installation rapide sans usinage spécifique.

♦ Épaisseur renforcée de 4 mm pour les charges importantes.

♦ Résistance au feu jusqu'à 30 minutes suivant l'Eurocode 5.

♦ Facilite la fixation sur support béton.

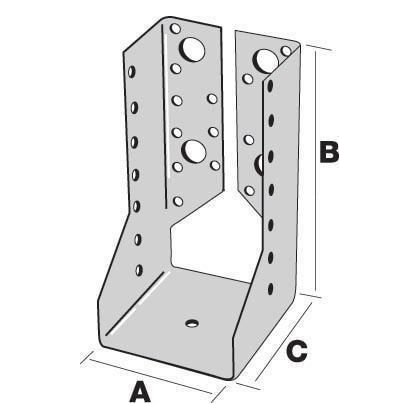

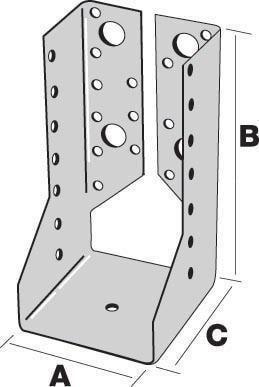

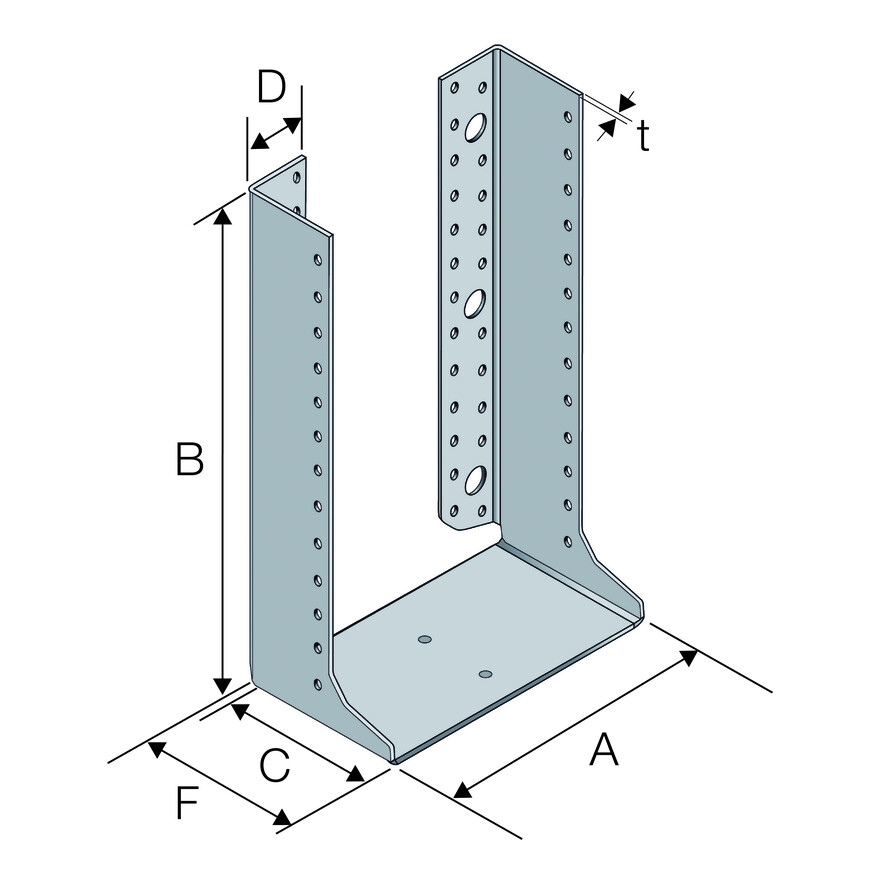

Dimensions et perçages sabot GLI720/100/4

A = 120 mm ; B = 300 mm ; C = 90 mm ; Epaisseur = 4mm.

Dimensions poutre :

Largeur min/max : 118/120 mm.

Hauteur min/max : 310/450 mm.

Perçages sur porteur : 46xØ5 et 6xØ13.

Perçages sur porté : 26xØ5.


Support grand sabot GLI720/100/4

— Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton.

— Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés.


Utilisation grand sabot GLI720/100/4

— Solives, pannes.
— Lisses et montants de bardage.
— Butées de chevron.
— Renforcement d'assemblages existants.

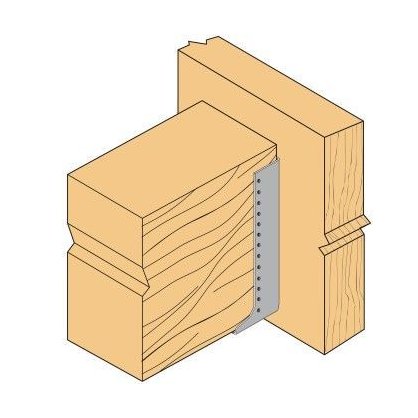

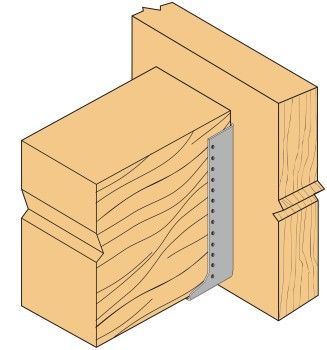

Installation grand sabot GLI720/100/4

Sur Bois :

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
