Pied de poteau jardin 9 cm NOIR - PPJBT90PB - Simpson Strong-Tie

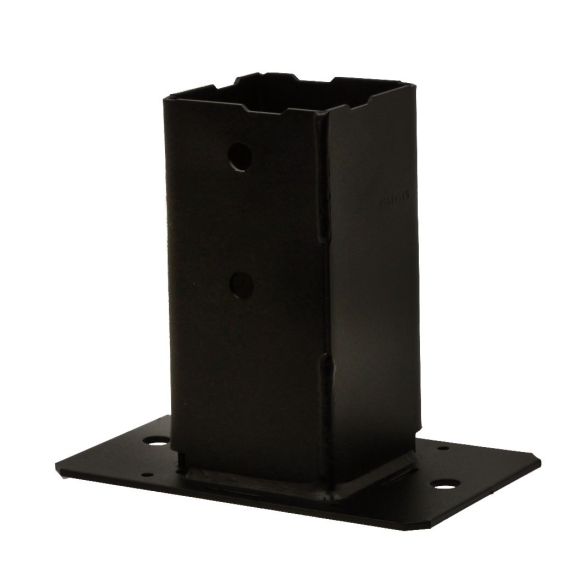

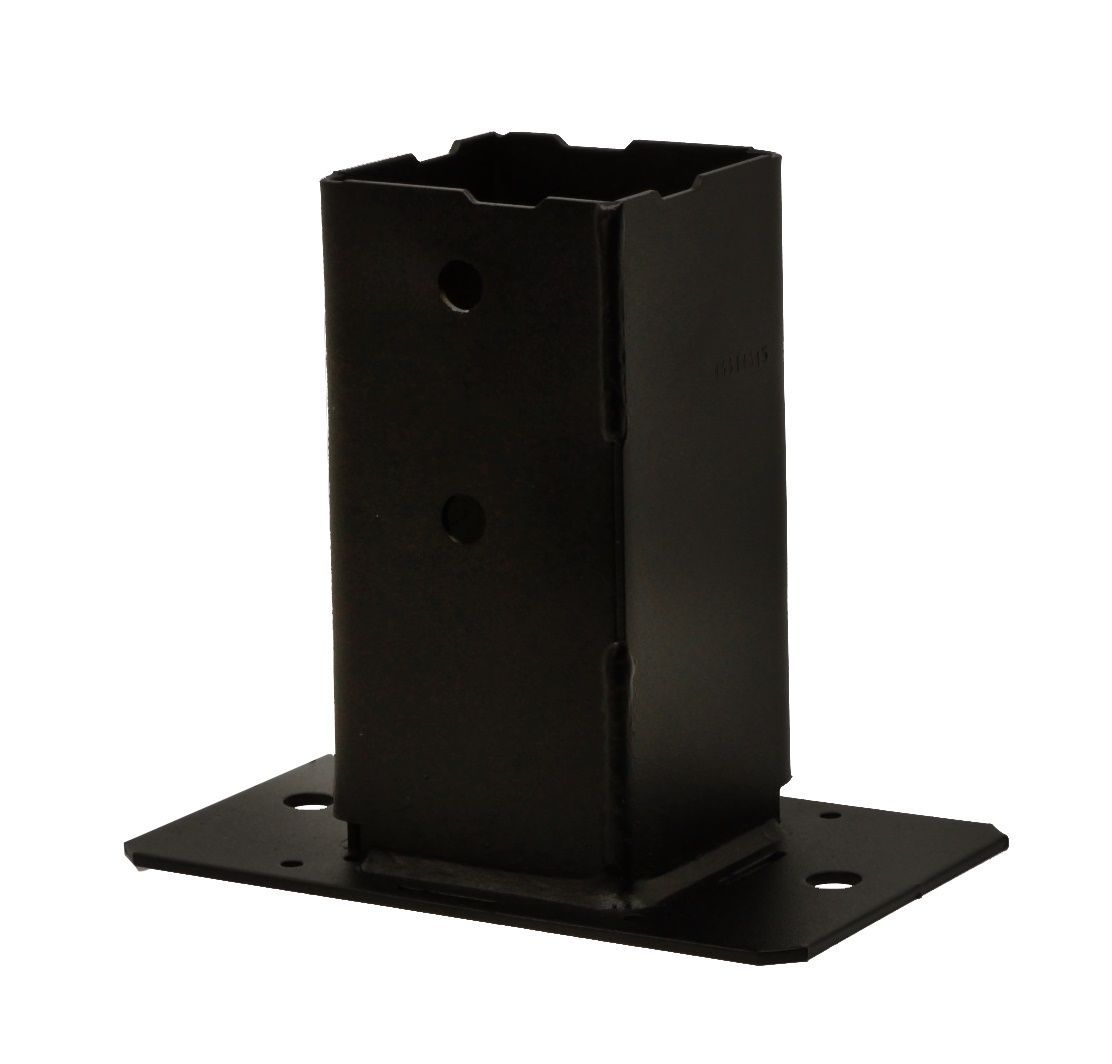

Le pied de poteau plein sur platine à la finition noire PPJBT90PB pour poteau bois 9x9 cm est préconisé dans la réalisation de petits ouvrages tels les clôtures en bois autoclave. Très facile à démonter, il peut être boulonné sur support béton et acier ou vissé sur bois.

Le PPJBT90PB ne convient pas pour des applications structurelles soumises à des forces importantes (vent).

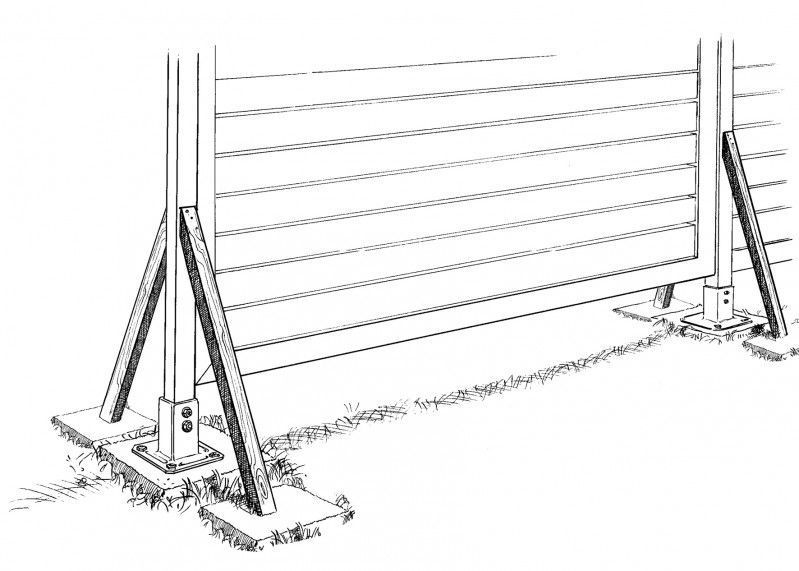

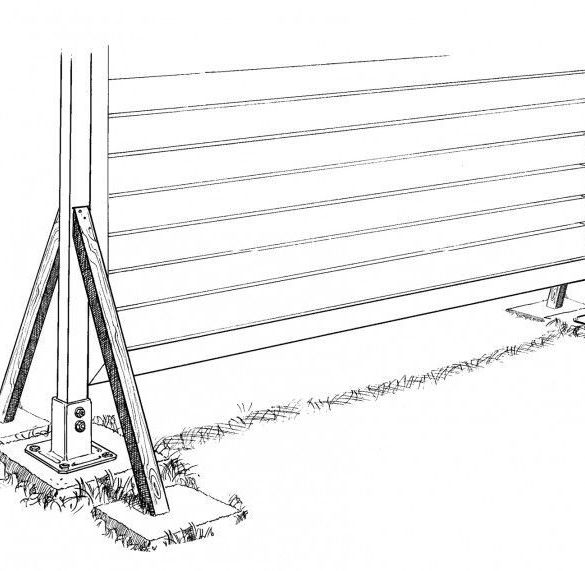

Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force).

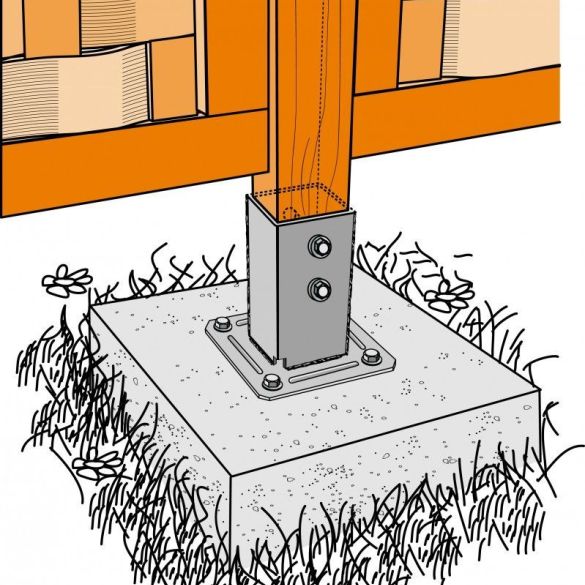

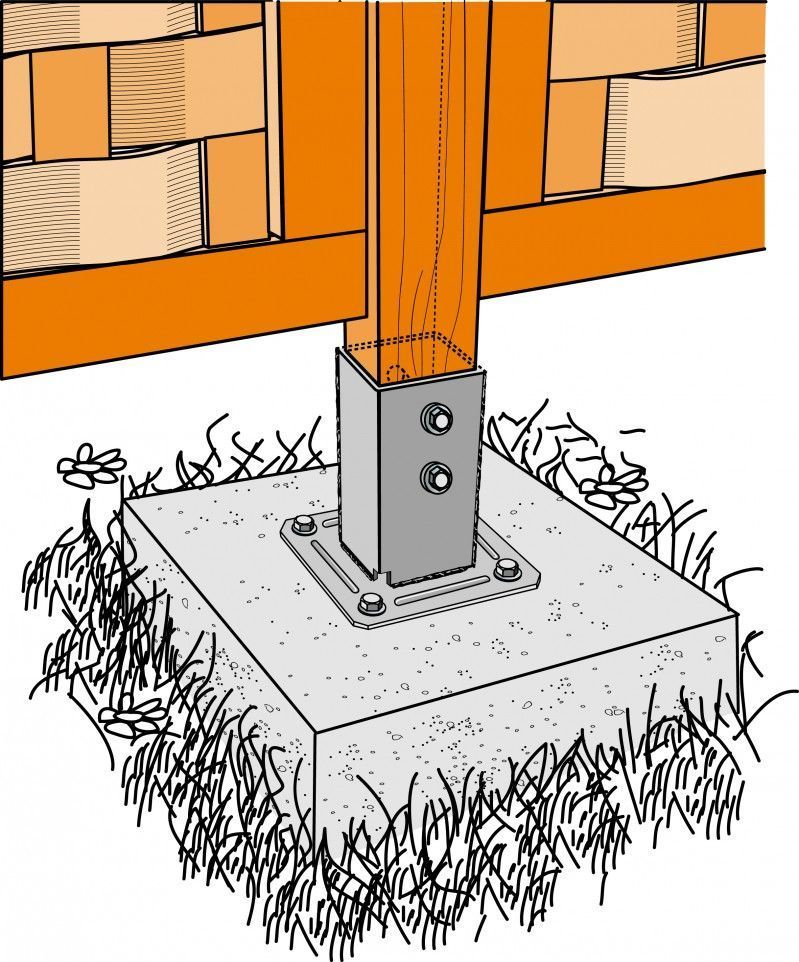

Pour clôtures de jardin, panneaux, claustras, abris de jardin, bûchers de jardin, carports, structures légères et ouvrages temporaires de jardin.

Points forts PPJBT90PB

• Finition noire pour un assemblage discret dans la structure.
• Double traitement de surface pour une meilleure résistance à la corrosion.
• Platine d'épaisseur 2,5 mm renforcée: grande résistance à la déformation.
• Angles de la platine découpés pour plus de sécurité.
• Compatible avec tous les poteaux 9x9 cm.

Fixation PPJBT90PB

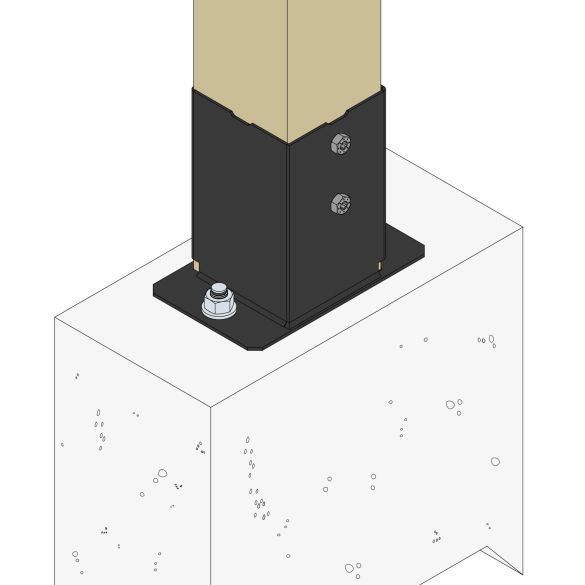

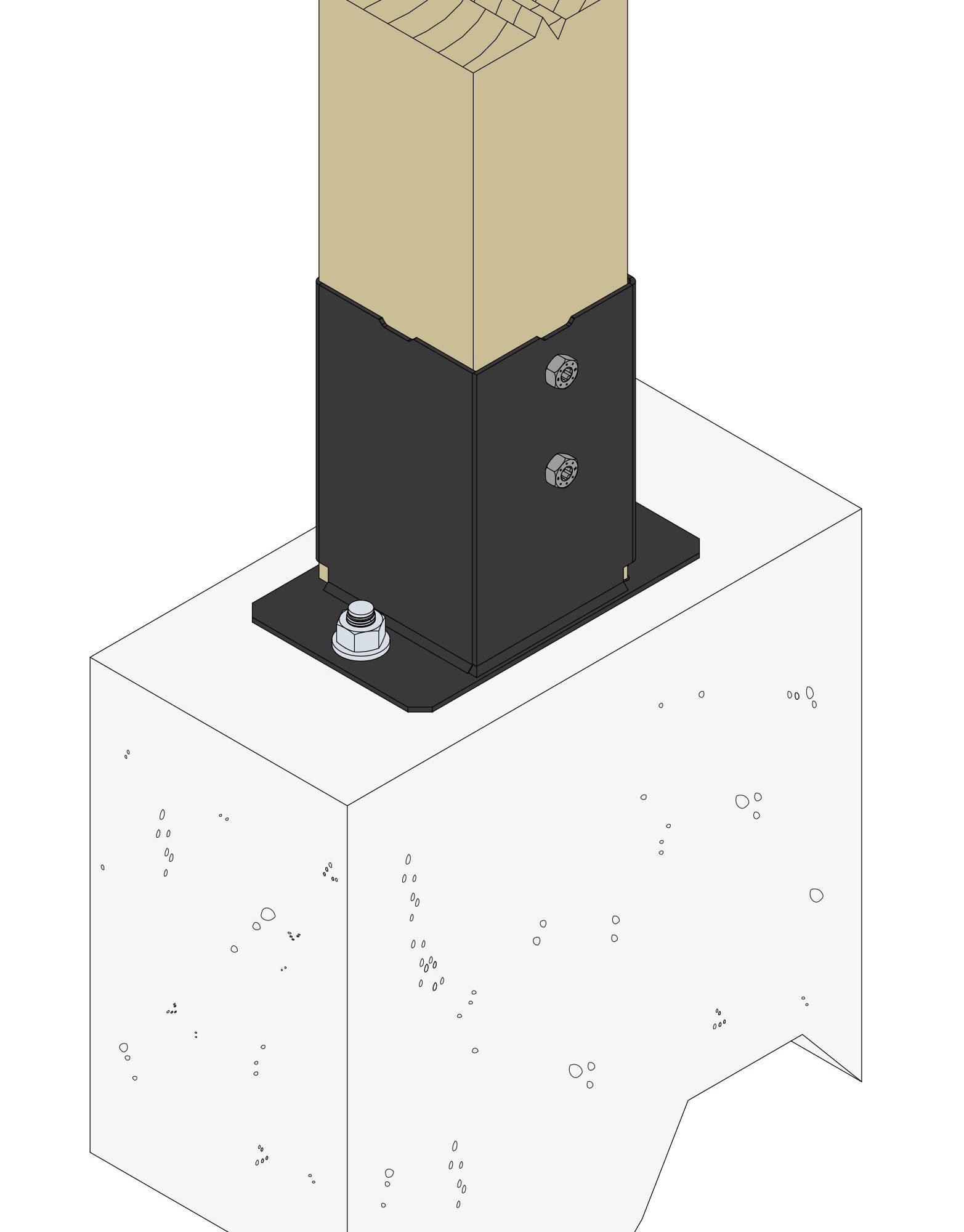

- Ancrage de la platine sur support béton : chevilles mécaniques (goujons) ou scellement chimique (résine + tige filetée)
- Fixation sur poteau : boulons, tirefonds Ø 10 mm
- Perçages de la platine : 4 x Ø 12 mm
- Perçages de la partie haute : 4 x Ø 11 mm

Caractéristiques PPJBT90PB

• A = 91 mm ; B = 150 mm ; C = 91 mm.
• Acier S235JR suivant NF EN 10025
• Primaire électrozinguée suivant ISO 2081
• Finition peinture en poudre Polyester Architecture RAL9005.

Installation PPJBT90PB

- Partie basse :

1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

- Partie haute :

1. Placer le poteau bois 90x90 mm dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
