Idea Bois Nicolas > OUTILLAGE QUINCAILLERIE > Connecteur charpente > Pieds de poteaux > Pied de poteau élévateur 150 mm - PPA150 - Simpson Strong-Tie
Pied de poteau 150 mm PPA150 SIMPSON
Pied de poteau 150 mm PPA150 SIMPSON
Pied de poteau 150 mm PPA150 SIMPSON
Pied de poteau 150 mm PPA150 SIMPSON
Pied de poteau 150 mm PPA150 SIMPSON

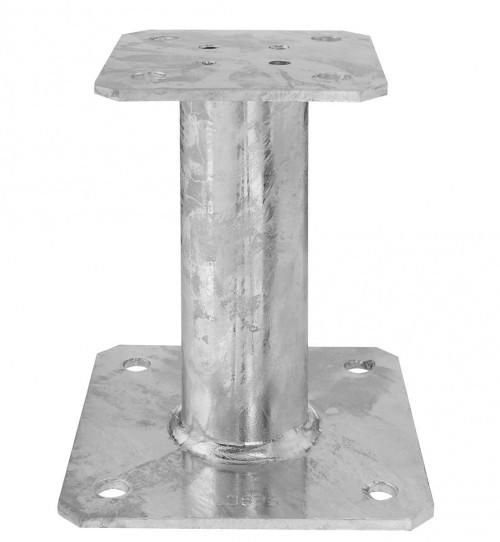

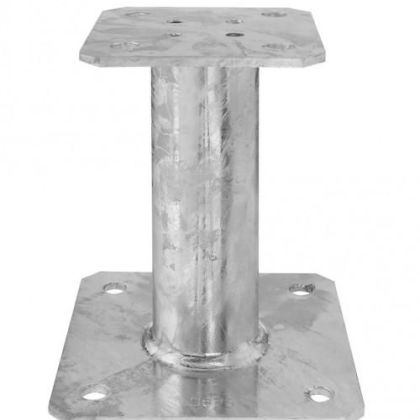

Pied de poteau élévateur fixe PPA150 SIMPSON utilisé pour des poteaux d'auvents, de pergolas, de terrasses ou de vérandas.



> Description complète
Pied de poteau
Acier galvanisé
SIMPSON
En stock
25,62 € TTC
Delai de livraison estimé 10 jours ouvrés
- +

Descriptif complet

Le pied de poteau élévateur fixe PPA150 est le plus couramment utilisé dans les applications structurelles (poteaux de auvent, pergolas, vérandas). Il permet de reprendre des charges en soulèvement.

Il s'installe petite platine en haut, grande platine en bas.

Pied de poteau en acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461, épaisseur : 4 mm.

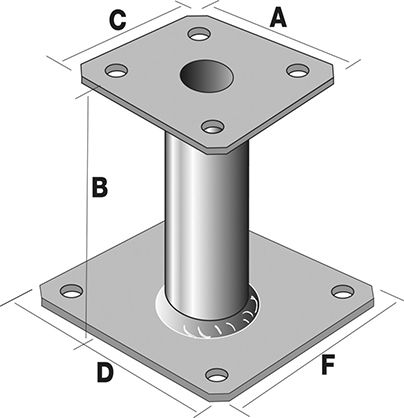

DIMENSIONS ET PERÇAGES

A = 100 mm ; B = 100 mm ; C = 100 mm ; D = 130 mm ; F = 150 mm ;

Epaisseur = 4mm.

Perçage : 8 boulons - Ø12 mm.



CARACTÉRISTIQUES

  • Longueur 130 mm.
  • Largeur 150 mm.
  • Hauteur 100 mm.
  • Matière : Acier galvanisé.



SUPPORT

Porteur : bois massif, bois lamellé-collé, béton.

Porté : bois massif, bois lamellé-collé, bois composites.

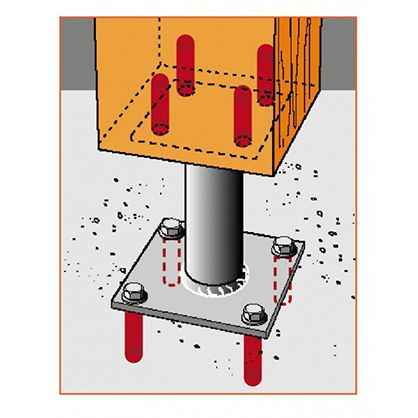

INSTALLATION

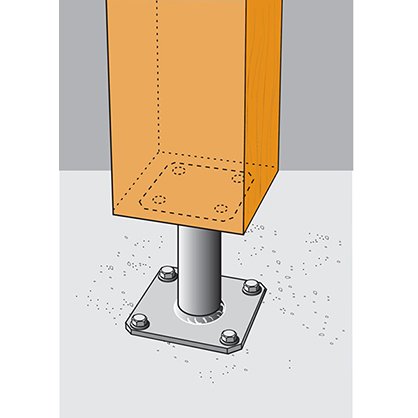

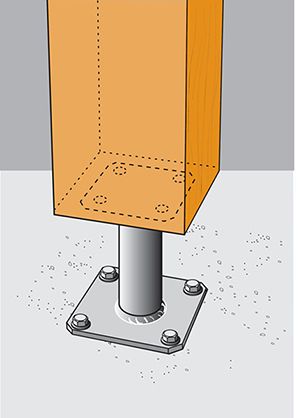

Partie haute :

  1. Placer la platine supérieure du pied de poteau sous le poteau.
  2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.



Caractéristiques

Dimensions et perçages : A = 100 mm ; B = 150 mm ; C = 100 mm ; D = 130 mm ; F = 130 mm ; Epaisseur = 4mm. Perçage : 8 boulons - Ø12 mm

Type de porteur : bois, béton, acier.

Type de porté : bois massif, bois composite, lamellé-collé.

Acier S235JR suivant NF EN 10025.

Galvanisé à chaud suivant NF EN ISO 1461,

Épaisseur : 4 mm.
