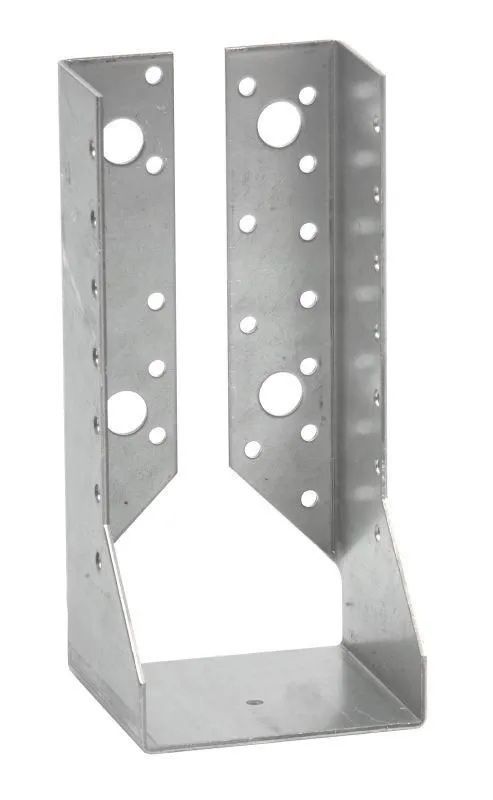

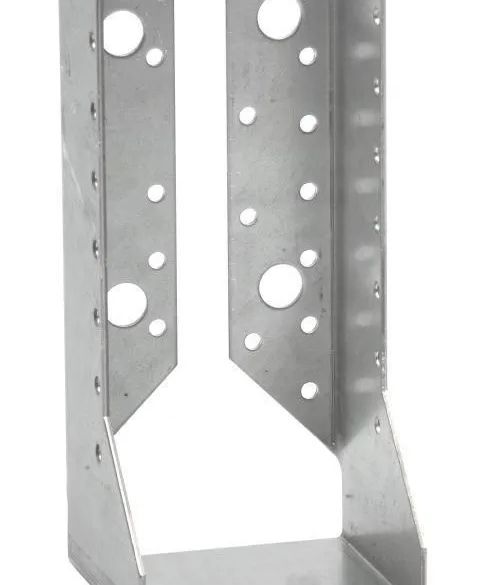

Sabot de charpente à ailes intérieures 76x152 mm Ép. 2 mm - SAI380/76/2

Le connecteur de charpente SAI380/76/2 est conçu pour réaliser des assemblages bois solides tout en restant discret une fois posé. Grâce à ses ailes intégrées, il permet une fixation efficace sans débord extérieur. Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur 2 mm.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

Avantages

✅ Fixation discrète : ailes intérieures invisibles après pose.
✅ Résistance optimale : acier galvanisé 2 mm haute performance.
✅ Gain de place : idéal en zones contraintes.
✅ Pose rapide et précise.
✅ Qualité professionnelle Simpson Strong-Tie.

Support SAI380/76/2

— Porteur : bois massif, bois composite, bois lamellé-collé,

— Porté : bois massif, bois composite, bois lamellé-collé.

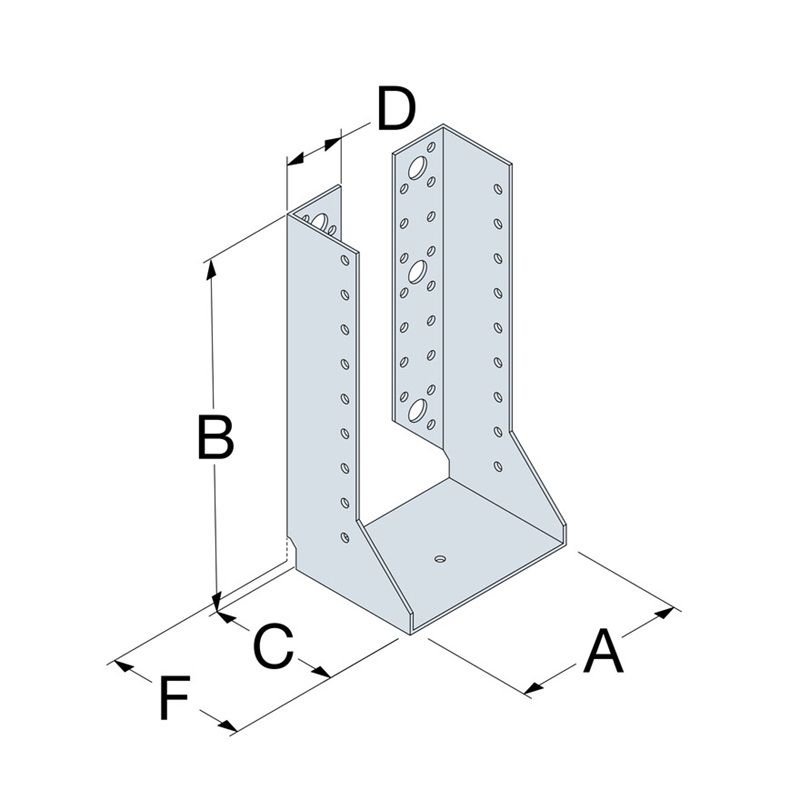

Dimensions et perçages SAI380/76/2

A = 76 mm ; B = 152 mm ; C = 76 mm ; D = 34 mm ; F = 82 mm ; Epaisseur = 2 mm.

Dimensions poutre :

Largeur min/max : 74/76 mm.

Hauteur min/max : 162/228mm.

Perçages sur porteur : 20 x Ø5.

Perçages sur porté : 12 x Ø5.


Domaines d'utilisation SAI340/70/2

• Fixation de solives de plancher

• Assemblage de structures bois compactes

• Réalisation de terrasses bois

• Travaux d’ossature bois

• Zones nécessitant une finition esthétique propre

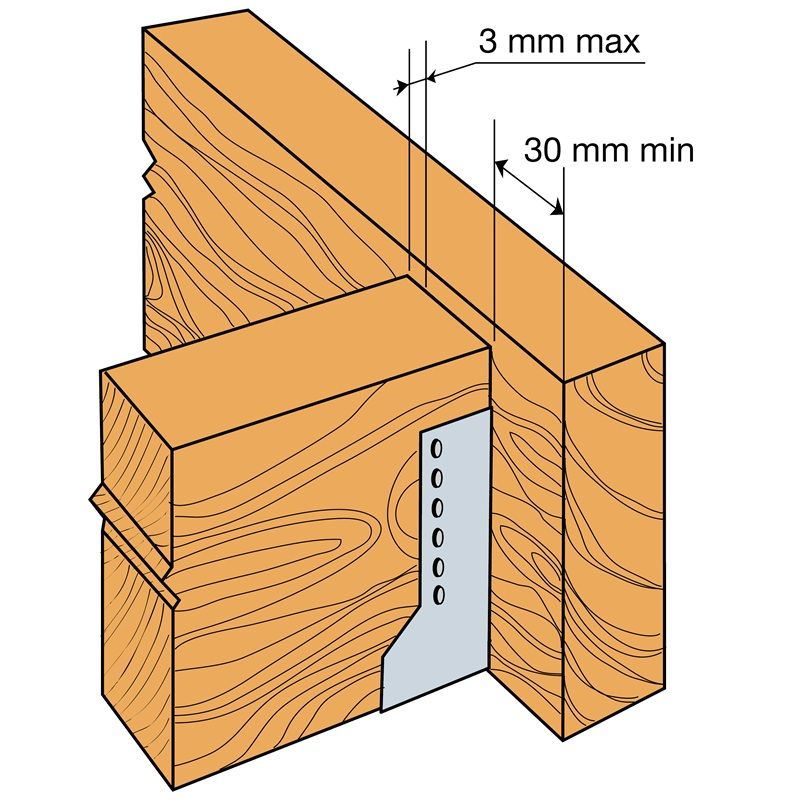

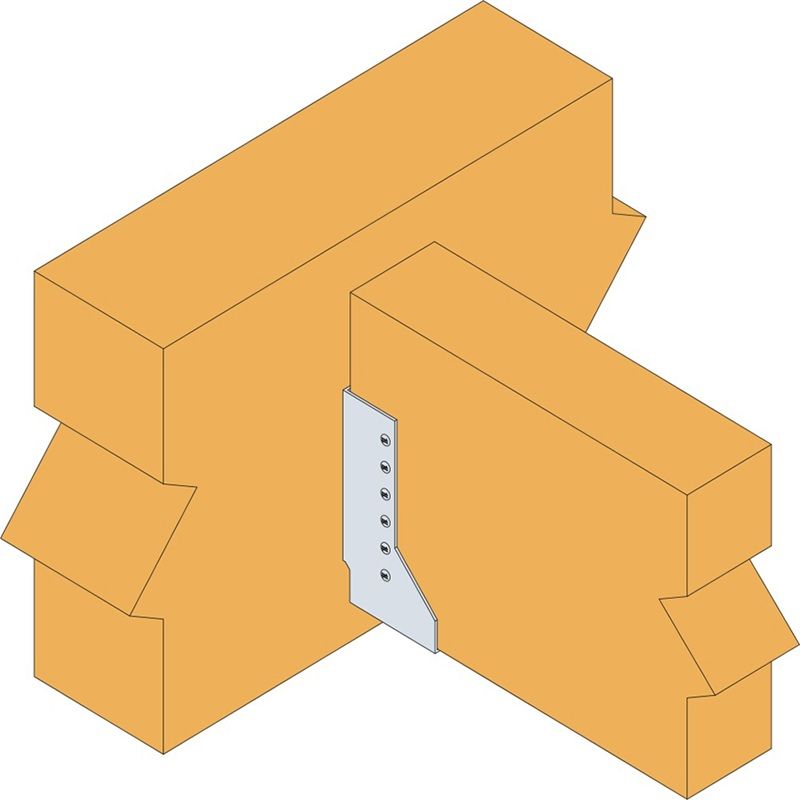

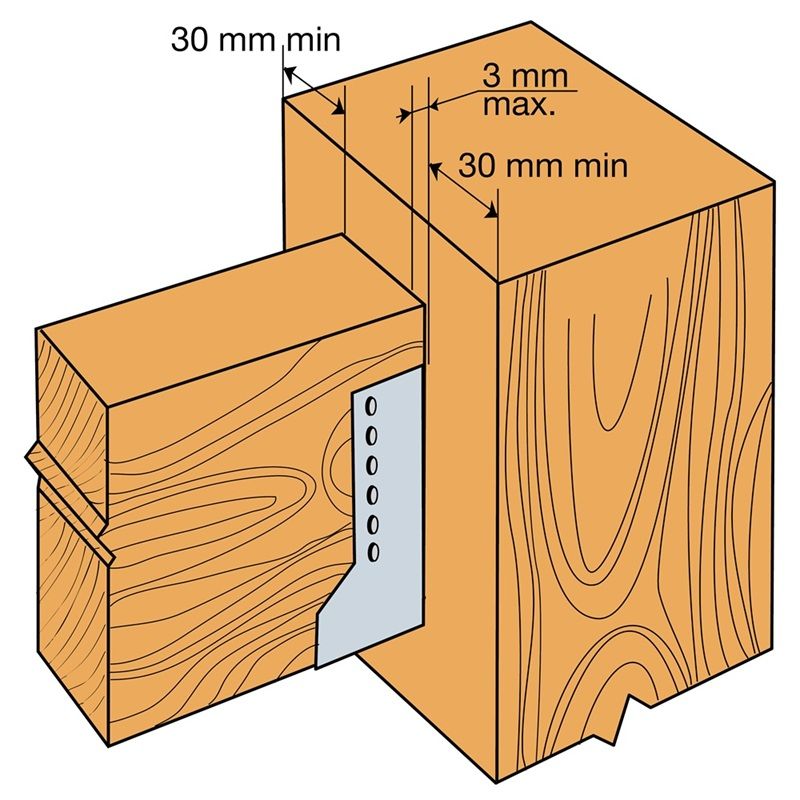

Installation SAI340/70/2

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
